Wenzhou Shangming Electric Co., Ltd. er en førende producent og leverandør af premium elektrisk udstyr.

Shangminger en pålidelig producent og leverandør af distributionsbokse. Med vores store erfaring tilbyder vi produkter i en række forskellige materialer og specifikationer, og kan også levere skræddersyede løsninger skræddersyet til dine specifikke behov.

Nøglefunktioner

1. Fysisk beskyttelse: Giver beskyttelse mod indtrængning af støv, vand og fremmedlegemer, og forhindrer samtidig utilsigtet kontakt mellem personale og strømførende komponenter.

2. Sikkerhedsisolering: Isolerer højspændings- og højstrømsudstyr fra driftsmiljøet og reducerer derved risikoen for elektrisk stød og brand.

3. Komponentmonteringsplatform: Fordelingsboksens kabinet har DIN-skinner, monteringsbeslag og forborede huller for at lette den standardiserede installation af komponenter såsom afbrydere og elmålere.

4. Elektromagnetisk afskærmning: Minimerer virkningen af ​​ekstern elektromagnetisk interferens på interne kontrolkredsløb.

5. Miljøtilpasningsevne: Gennem brugen af ​​forskellige materialer og beskyttelsesklassificeringer er kabinettet velegnet til en lang række miljøer, herunder indendørs, udendørs og industrielle omgivelser.

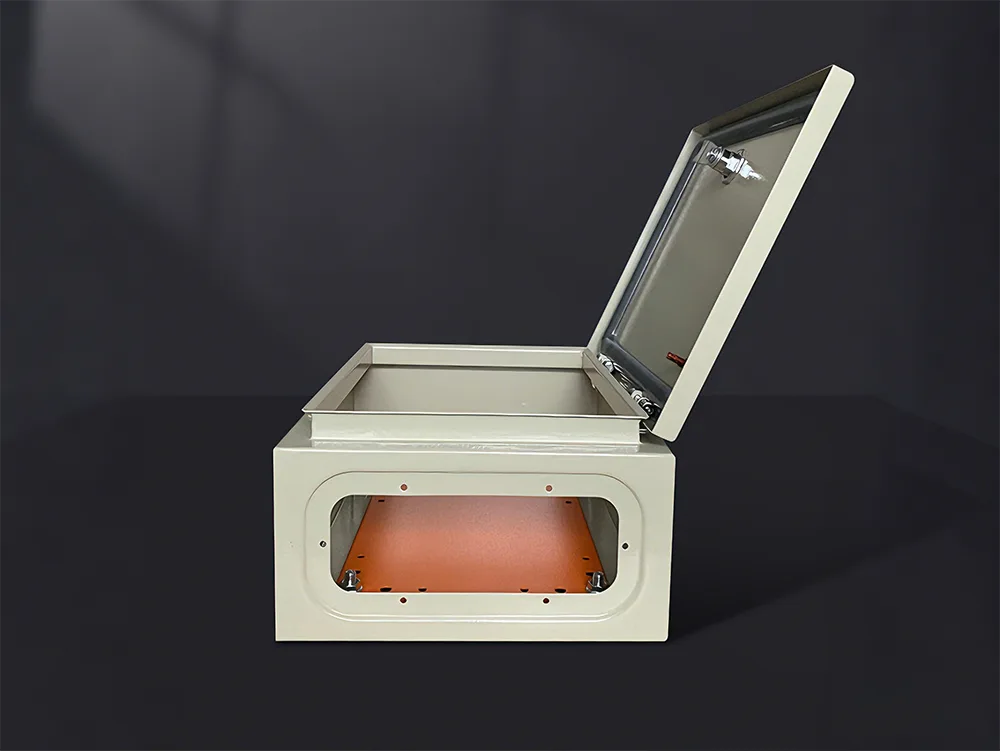

Strukturelle komponenter

Skabsdør: Fås i transparente og solide dørmuligheder; brugerdefinerede konfigurationer er tilgængelige fra Shangming.

Monteringsplade: En metalplade, der bruges til intern sikring af komponenter; den er aftagelig for at lette montering uden for skabet.

Knockouts: Forudstansede kabelindgangsporte designet til at rumme kabler med forskellige diametre.

Tætningspakning: En meget elastisk pakning, der forer omkredsen af ​​dørpanelet, der tjener som det kritiske element for at sikre den specificerede IP-beskyttelsesklassificering.

Jordingsbolt: Vigtigt for at sikre, at metalkabinettet er pålideligt jordet, og derved forhindrer kabinettet i at blive elektrisk spændingsførende.

Applikationsscenarier

I. Bygning af lavspændingsstrømdistributionssystemer

Vores distributionsbokse fungerer som distributionsbokse til kommercielle bygninger, boligetager og strømfordeling i offentlige områder.

De fungerer som monteringsplatforme for komponenter såsom afbrydere og fejlstrømsenheder, hvilket letter standardiseret ledningsføring og sikkerhedsbeskyttelse, samtidig med at den overordnede pænhed og sikkerhed i strømfordelingssystemet forbedres.

II. Industrielt udstyr og automationskontrol

De fungerer som styrebokse til maskineri, styreskabe til automatiserede produktionslinjer og kabinetter til PLC-kontrolsystemer.

Internt rummer de komponenter såsom kontaktorer, relæer og kontrolmoduler, hvilket beskytter dette elektriske udstyr mod støv- og olieforurening, samtidig med at det letter udstyrsintegration og vedligeholdelse.

III. Udendørs eldistribution og ingeniørprojekter

De fungerer som midlertidige udendørs strømbokse, strømfordelingsenheder til byggepladser og kontrolbokse til vejbelysning.

Hvis du har brug for et tilpasset produkt til disse applikationer, anbefaler vi at vælge en høj beskyttelsesklassificering (f.eks. IP54 / IP65) for at sikre modstand mod vand, støv og regn.

IV. Fotovoltaiske og nye energisystemer

Shangming tilbyder indhegninger tilPV kombinationsbokse, netforbundne PV-skabe og kontrolbokse til energilagringssystemer.

Som det grundlæggende hus for nyt energiudstyr giver disse kabinetter beskyttelse, isolering og monteringsplads, hvilket understøtter kravene til langsigtet udendørs drift.

V. Kommunikation og infrastruktur

Du kan kontakte os for at tilpasse kontrolbokse til kommunikationsudstyr, fordelingsbokse til lavspændingsanlæg, strømforsyningsbokse til overvågningsanlæg med mere.

Dette sikrer beskyttelse af kommunikationsstrømudstyr, forhindrer ekstern interferens og miljøpåvirkning og forbedrer den overordnede systemstabilitet.

Hvilke faktorer skal overvejes, når man vælger et distributionsboksskab?

1. Dimensioner og specifikationer

Når du foretager et valg, anbefaler vi ikke at vælge et kabinet, der blot passer nøjagtigt til komponenterne. Det areal, der optages af interne komponenter, bør ikke overstige 80 % af basispladens areal. De resterende 20% af pladsen er reserveret til ledninger, varmeafledning og potentiel fremtidig udvidelse; derfor bør du altid tillade lidt frihøjde i dit valg.

Med hensyn til dybden skal du tage højde for den kombinerede dybde af afbryderne (inklusive deres betjeningshåndtag), ledningskanaler og selve skabsdøren. Dette er især kritisk for højstrømsafbrydere i formstøbt hus, som har betydelige dybdekrav; Hvis man ikke tager højde for dette, kan det forhindre døren i at lukke ordentligt.

2. Beskyttelsesvurdering (IP-kode)

Vælg venligst den passende beskyttelsesklassificering baseret på installationsmiljøets sværhedsgrad:

Indendørs kontorer/gange: IP30 – IP40 er tilstrækkeligt.

Industriværksteder: IP54 anbefales for at yde beskyttelse mod støv og vandsprøjt.

Udendørs/fotovoltaiske anlæg: IP65 eller højere er obligatorisk, og dørsømmene skal have en kontinuerlig, integreret tætningspakning.

3. Materiale og korrosionsbestandighed

Koldvalset stål: Den mest alsidige mulighed, velegnet til de fleste tørre, indendørs miljøer.

Rustfrit stål (304/316): Velegnet til farmaceutiske, fødevareforarbejdnings- og kystmiljøer med høj eksponering for saltspray. Rustfrit stål 316 tilbyder overlegen korrosionsbestandighed sammenlignet med 304.

4. Termisk styring

Varmestyring er ofte et overset aspekt af højeffektfordelingsbokse. Vi anbefaler at foretage dit valg baseret på følgende scenarier:

Passiv køling: Hvis den varme, der genereres i kabinettet, er minimal, er et fuldt forseglet kabinet velegnet.

Aktiv køling: Hvis kabinettet rummer komponenter såsom frekvensomformere (VFD'er), softstartere eller højstrømskontaktorer, skal du vælge et kabinet udstyret med ventilationslameller. I nogle tilfælde kan det endda være nødvendigt at vælge en model med forborede monteringshuller til en aksial køleventilator.

Sollysbeskyttelse: Til udendørs indhegninger anbefaler vi en dobbelttagskonstruktion for at forhindre direkte sollys i at få de indre temperaturer til at stige i vejret.

5. Nem installation og betjening

Døråbningsretning: Bestem, om en venstre- eller højreåbnende dør er mere bekvem i betragtning af den tilgængelige plads på installationsstedet. Nogle af Shangmings avancerede kabinetter har døre, der er vendbare (kan konfigureres til at åbne fra enten venstre eller højre).

Kabelindgang/udgang: Bekræft, om kabler vil komme ind og ud fra toppen eller bunden af ​​kabinettet. Vi anbefaler at vælge et kabinet udstyret med en aftagelig flangeplade; boring af kabelindgangshuller i flangepladen giver større fleksibilitet og sikrer en overlegen tætning sammenlignet med boring direkte ind i kabinettet.

Låsetype: Standard trekantet industrilås, skyllelås med nøgle eller brandsikkerhedsknastlås.

Ud over forskellige typerdistributionsbokse, Shangming tilbyder også gulvstående kabinetskabe til strømfordelingsskabe - en nøglekomponent i vores produktsortiment af høj kvalitet. Vælg os som din langsigtede leverandør for at drage fordel af one-stop skræddersyede løsninger og priser direkte fra fabrikken.

Nøglefunktioner

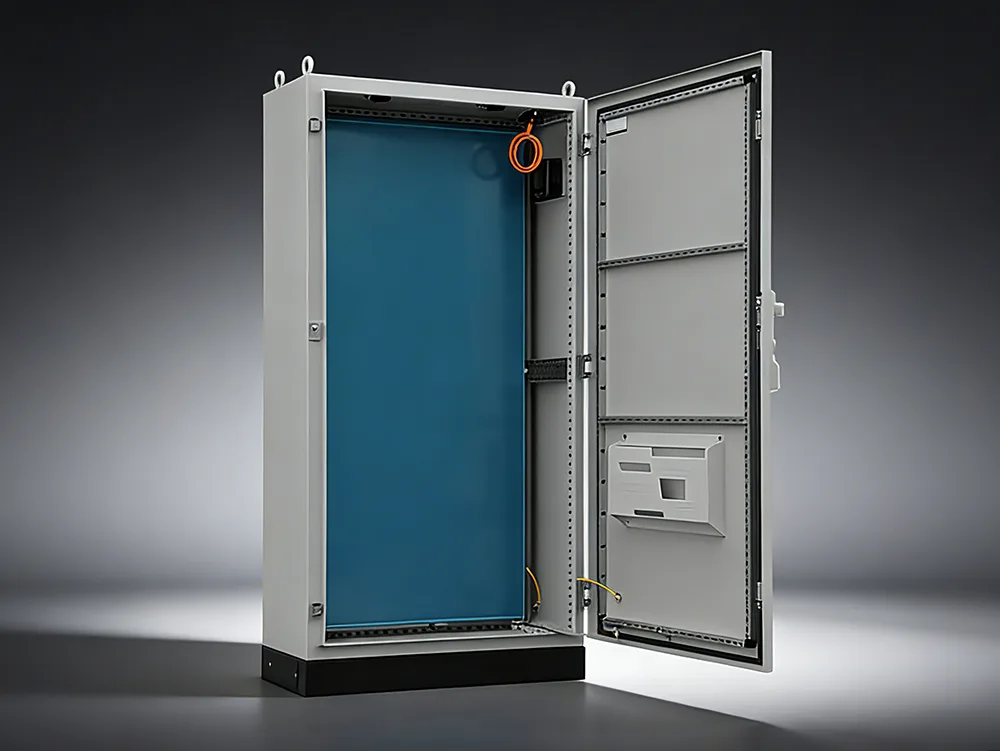

Høj bæreevne: Til vores gulvstående strømfordelingsskabe anvender vi typisk koldvalsede stålplader med en tykkelse på 2,0 mm eller mere, som enten svejses eller samles for at danne strukturen. Denne robuste konstruktion gør det muligt for kabinettet sikkert at understøtte tunge afbrydere af rammetypen, kobberskinner med stort tværsnit og transformatorkabler.

Modulært design: Interiøret har et modulært hulmønstersystem, der giver mulighed for fleksibel justering af tværbjælker og monteringsplader, så de passer til specifikke krav. Dette design letter praktiske opgraderinger og udvidelser, når det er nødvendigt.

Ventilation og varmeafledning: På grund af de høje strømniveauer, der typisk er til stede i kabinettet, er kabinettet udstyret med udsugningsåbninger i toppen og luftindtag i bunden for at sikre effektiv luftstrøm. Derudover kan kunder anmode om en brugerdefineret konfiguration til at integrere et tvungen luftkølesystem i produktet.

Fælles kabinetklassifikationer

Baseret på deres strukturelle form er gulvstående skabe primært opdelt i to hovedkategorier:

1. Fast Type

Karakteristika: Indvendige komponenter er stift monteret via støttebeslag; når de først er tilsluttet, kan de ikke flyttes.

Anvendelser: Har en enkel struktur og lave omkostninger; bruges typisk i omgivelser, hvor kravene til kontinuerlig strømforsyning ikke er ekstremt strenge.

Repræsentativ model: GGD-type AC lavspændingsstrømfordelingsskab.

2. Udtrækstype / Aftagelig type

Karakteristika: Hvert individuelt kredsløb er anbragt i en separat, uafhængig skuffeenhed.

Anvendelser: Yderst praktisk til vedligeholdelse. Hvis et specifikt kredsløb svigter, kan den tilsvarende skuffe blot trækkes ud og erstattes med en ny, uden at det er nødvendigt at afbryde hovedstrømforsyningen.

Repræsentative modeller: GCK-, GCS- og MNS-type avancerede strømfordelingsskabe.

Gulvstående vs. vægmonterede distributionsbokse: Hvad er forskellen?

Produktvalg og konfigurationsanbefalinger

Baseret på dine specifikke projektkrav, i præ-salgsfasen,Shangmingvil anbefale den bedst egnede konfiguration til dig. Generelt er de applikationsscenarier, vi oftest understøtter, anført nedenfor, ledsaget af tilsvarende konfigurationsanbefalinger.

1. Industriel hovedstrømfordeling

Anbefalet konfiguration:

Kabinetdimensioner: 1800–2200 mm (H) × 600–1000 mm (B) × 600–1000 mm (D)

Materiale: Koldvalset stålplade (≥1,5 mm)

Beskyttelsesklasse: IP30 / IP40

Struktur: Enkeltskab eller koblede skabe (modulopbygget/opdelt)

Interiør: Designet til installation af ACB / MCCB + skinnesystem

2. Højstrøms- / hovedindgående linjesystemer

Anbefalet konfiguration:

Bredde: ≥800mm

Dybde: ≥800 mm

Struktur: Dobbeltdørs eller multidørs design

Indvendig plads: Understøtter højstrøms kobberskinne; inkluderer reserveret plads til top eller bund kabelindføring.

3. Automationsstyring / PLC styreskabe

Anbefalet konfiguration:

Dimensioner: 1600–2000 mm (H)

Materiale: Pulverlakeret stålplade / Rustfrit stål

Beskyttelsesklasse: IP40 / IP54

Indvendig: Monteringsplade + DIN-skinner

4. Udendørs applikationer

Anbefalet konfiguration:

Beskyttelsesklasse: IP54 / IP65

Materiale: Rustfrit stål (304/316) eller udendørs pulverlakeret stål

Funktioner: Regntæt baldakin + Tætningslister + Anti-kondens design

5. Meget ætsende miljøer

Anbefalet konfiguration:

Materiale: 304 / 316 Rustfrit stål

Beskyttelsesgrad: IP55+

Overfladebehandling: Anti-korrosionsbelægning

Hvordan udfører man rutinemæssig vedligeholdelse på et gulvstående strømfordelingsskab?

1. Rengøring og støvfjernelse

Brug en tør ikke-vævet klud og en støvsuger til at fjerne ophobet støv inde fra kabinettet; brug af våde klude eller direkte trykluftsprængninger er strengt forbudt.

Vær særlig opmærksom på rengøring af samleskinner, isolatorer, strømafbryderbueslider og ventilationskanaler.

2. Stramning af elektriske forbindelser

Efterse alle boltede forbindelsespunkter for løse; brug en momentnøgle til at efterspænde dem til de specificerede momentværdier.

Hvis der opdages tegn på oxidation eller lysbueskader, skal terminalerne poleres eller udskiftes.

3. Komponentfunktionstest

Strømafbrydere: Bekræft, at manuel åbning og lukning er jævn, og at udløsningsmekanismen reagerer.

Kontaktorer/relæer: Undersøg kontakternes tilstand for slid, og bekræft, at spolemodstanden er inden for det normale område.

Kondensatorer: Tjek for tegn på kapacitansnedbrydning, udbuling eller elektrolytlækage.

SPD'er (Surge Protection Devices): Kontroller, at statusindikatorvinduet er grønt, og at nedbrydningsindikatoren ikke er blevet udløst.

4. Test af isoleringsydelse

Brug et 500V eller 1000V megohmmeter til at måle og bekræfte følgende:

Fase-til-fase isoleringsmodstand: ≥ 1 MΩ;

Fase-til-jord isolationsmodstand: ≥ 1 MΩ;

Hvis de målte værdier falder under disse standarder, skal du undersøge for potentielle årsager såsom fugtindtrængning eller forurening.

5. Vedligeholdelse af mekanisk struktur

Undersøg styreskinnerne og sammenlåsningsmekanismerne på skuffe-type enheder for at sikre, at de ikke klæber eller binder. Smør bevægelige dele med fedt, der er specielt designet til elektrisk udstyr.

Kontroller periodisk funktionaliteten af ​​"Five-Prevention" (sammenlåsende) sikkerhedsmekanismer.

Leder du stadig efter en pålidelig producent og leverandør af høj- og lavspændingsanlæg? VælgeShangming elektriskfra Kina. Vi leverer professionelle produkter og tjenester, understøtter forskellige ikke-standard tilpasningsanmodninger og tilbyder skræddersyede løsninger til dine specifikke projektbehov.

Produktkategorier

1. Højspændingskoblingsudstyr

Denne kategori omfatter udstyr med en nominel spænding fra 3 kV til 35 kV og derover. Dens primære funktion er at modtage og distribuere elektrisk energi; ydermere, i tilfælde af en fejl på en strømledning, fungerer den sammen med relæbeskyttelsesanordninger til hurtigt at afbryde kortslutningsstrømme, der når tusindvis af ampere.

Nøglekomponenter:

Højspændingsafbrydere (vakuum- eller SF6-type): Fungerer som de centrale lysbueslukkende elementer.

Afbrydere (afbrydere): Giver en synlig fysisk luftspalte for at sikre sikkerhed under vedligeholdelse.

Strøm-/spændingstransformere: Nedtrapping af højspændingssignaler til lavspændingssignaler til instrumenterings- og måleformål.

Typiske modeller: KYN28 (metalbeklædt udtrækbar type), XGN (hovedenhed med fast type ring).

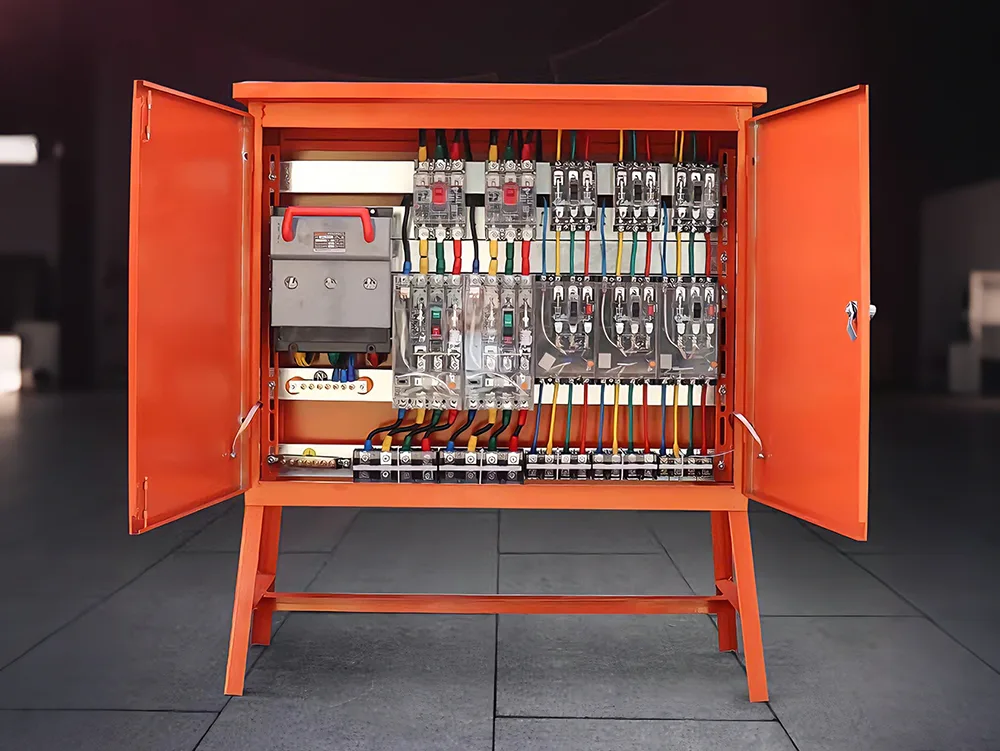

2. Lavspændingskoblingsudstyr

Denne kategori omfatter udstyr med en nominel spænding på 1000 V eller mindre. Dens primære funktion er at styre den endelige distribution i et elsystem. Den distribuerer elektrisk energi – trappet ned af transformatorer – til forskellige etager, produktionslinjer eller strømdrevet udstyr.

Nøglekomponenter:

Air Circuit Breakers (ACB'er): Bruges til indgående hovedlinjer eller udgående linjer med høj kapacitet.

Circuitafbrydere (MCCB'er): Anvendes til beskyttelse af grenkredsløb.

Kondensatorkompensationsskabe: Bruges til at forbedre systemets effektfaktor og reducere elomkostningerne.

Typiske modeller:GGD (fast type), GCK/GCS/MNS (udtrækbar/skuffetype).

Højspændings- og lavspændingsserier: En sammenligning

Applikationsscenarier

Vores høj- og lavspændingskoblingsudstyr finder udbredt anvendelse og kan ofte installeres samtidigt inden for en enkelt indstilling for at opfylde forskellige funktioner. Du kan skræddersy en komplet løsning skræddersyet til dine specifikke krav.

Almindelige fejl og fejlfindingsløsninger

Shangming er en professionel producent, der leverer omfattende tekniske supporttjenester efter salg. Ydermere, ledsager vi leveringen af ​​vores produkter, leverer vi et komplet sæt inspektionsdokumentation samt retningslinjer for drift og vedligeholdelse. Vi har samlet en liste over almindelige problemer nedenfor til din reference.

1. Almindelige problemer med højspændingsanlæg

Symptom 1: Delvis udledning og hvæsende lyde

Årsager: Indtrængning af fugt i isoleringskomponenter; ophobning af overfladestøv, der fører til krybeudledning; eller koronaudladning forårsaget af grater ved skinneforbindelsespunkter.

Løsninger:

1. Miljøkontrol: Kontroller, at varme- og affugtningsenhederne inde i skabet fungerer korrekt.

2. Strømløs rengøring: Tør isolatorer og bøsninger af med vandfri alkohol.

3. Ultralydsdetektion: Brug en detektor for delvis udladning under drift for at lokalisere den nøjagtige placering af udladningskilden.

Symptom 2: Højspændingsafbryder kan ikke lukke eller åbne

Årsager: Beskadiget energilagringsmotor; udbrændt styrekredsløb (lukke-/åbningsspoler); eller mekanisk forbindelsesstop på grund af udtørret smøremiddel.

Løsninger:

Sekundært kredsløbsinspektion: Mål modstanden af ​​lukke- og åbningsspolerne, og sørg for, at hjælpestrømforsyningens spænding er inden for det normale område.

Mekanisk smøring: Genpåfør specialiseret lavtemperatursmøremiddel på de mekaniske transmissionskomponenter.

2. Almindelige problemer med lavspændingsanlæg

Symptom 1: Unormal temperaturstigning i luftkredsløbsafbrydere (ACB'er)

Årsager: Utilstrækkeligt kontakttryk eller oxidation ved de primære stikkontakter; løse skinnebolte.

Løsninger:

Temperaturovervågning: Brug et infrarødt termisk kamera til at scanne kontakterne og tilslutningspunkterne.

Kontaktvedligeholdelse: Afbryd strømmen til systemet, træk ACB'en ud, fjern eventuelle oxidationslag på kontakterne, og påfør elektrisk kontaktfedt.

Symptom 2: Udbulende eller sprængte kondensatorer i kompensationsskabe for reaktiv effekt

Årsager: For højt harmonisk indhold i systemet; eller overophedning forårsaget af hyppige omskiftningsoperationer af kondensatorerne.

Løsninger:

Udskiftning af kondensator: Udskift straks eventuelle svulmende kondensatorer for at forhindre elektrolytlækage, hvilket kan føre til kortslutninger.

Installation af seriereaktorer: Installer seriereaktorer i kompensationskredsløbet for at undertrykke harmoniske.

3. Generelle fejl

Symptom: Kondens – kendetegnet ved, at der dannes vanddråber på kabinettets indervægge og overslagsspor, der er synlige på overfladerne af isoleringskomponenter.

Løsning:

Forsegling: Kabelgennemføringsåbningerne i bunden af ​​skabet skal tætnes fuldstændigt med brandhæmmende spartelmasse for at blokere fugtindtrængning fra kabelrenden.

Intelligent opgradering: Installer et automatisk temperatur- og fugtighedsovervågningssystem parret med en kondensaffugter for at erstatte traditionelle varmepaneler.
