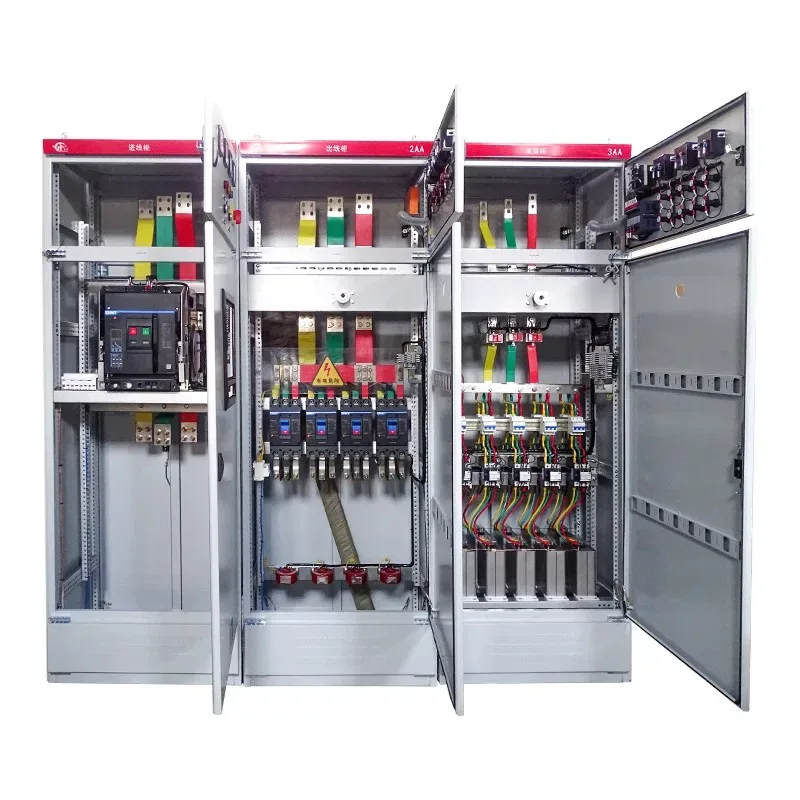

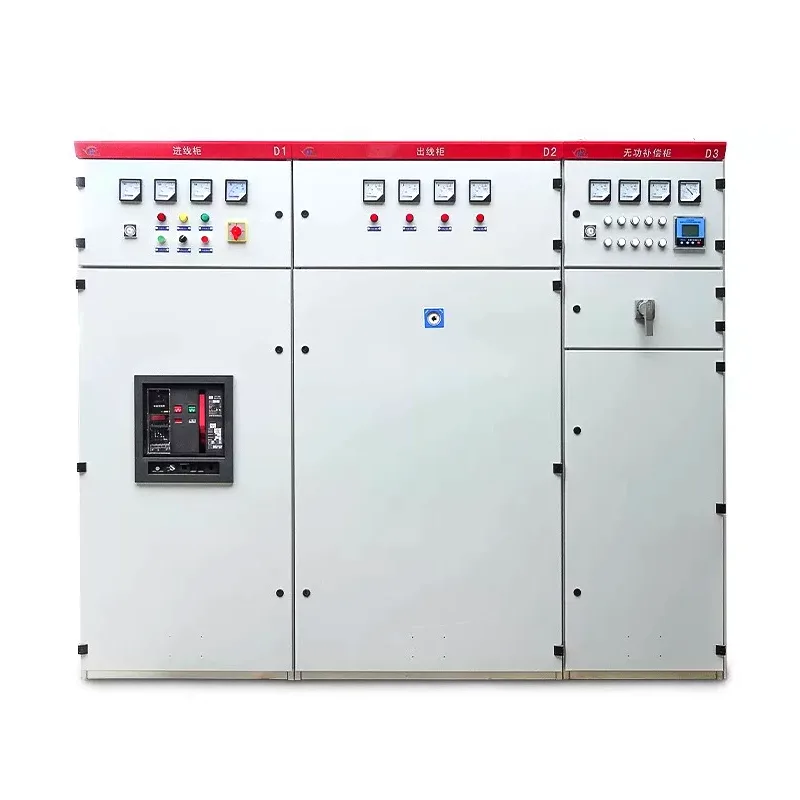

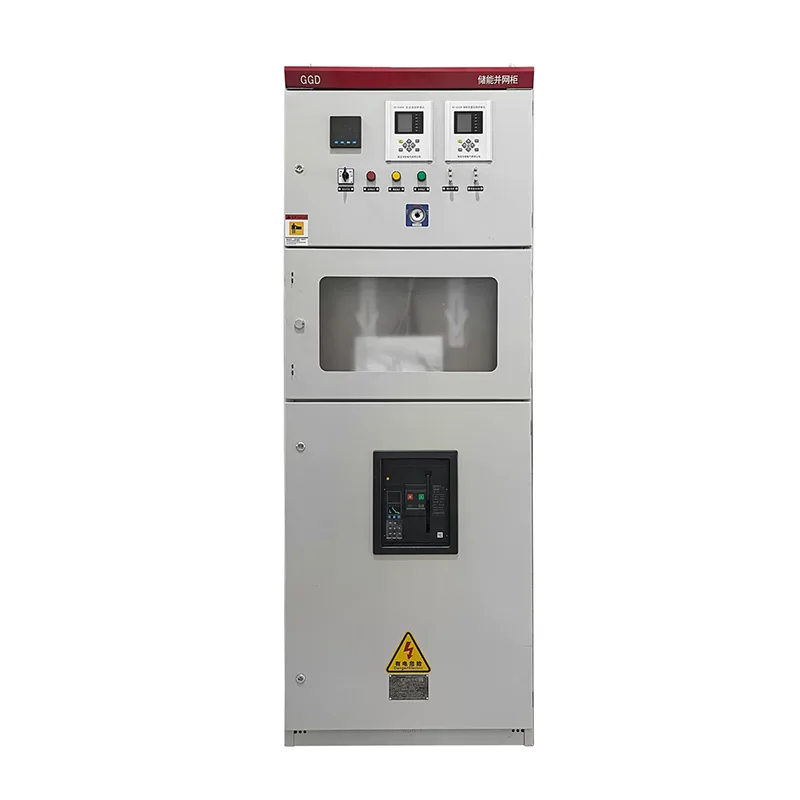

GGD AC lavspændingskoblingsudstyr

GGD AC Low Voltage Switchgear er en meget brugt lavspændings komplet strømfordelingsenhed. Den kan prale af høj pålidelighed, nem installation og vedligeholdelse og en konkurrencedygtig pris, der hjælper dig med at spare omkostninger. Vælg Shangming som din leverandør med tillid og modtag bekymringsfri one-stop service.

Hvad er GGD AC lavspændingsanlæg?

GGD AC lavspændingskoblingsudstyr er et modent og udbredt lavspændings-AC-distributionsanlæg, der ofte bruges som hovedstrømdistributions- eller underdistributionsudstyr i strømdistributionssystemer. Det er også et produkt, som Shangming kan levere i løs vægt.

GGD er en almindelig og moden lavspændingskoblingsmodel. "Lavspænding" angiver, at dette produkt bruges til lavspændingsstrømfordeling såsom AC 380V/400V. Den integrerer afbrydere, samleskinner, beskyttelses- og kontrolkomponenter for at sikre sikker og stabil drift af strømfordelingssystemet.

Tekniske funktioner

Kabinetstruktur: GGD AC lavspændingskoblingen vedtager et skabsdesign til generelle formål, samlet ved hjælp af koldformede stålsektioner gennem delvis svejsning. Dette resulterer i et skab med høj stivhed og bæreevne.

Modulært design: Skabsrammekomponenter og specialtilbehør leveres af et undercenter af stålsektion, hvilket sikrer høj præcision og kvalitet af skabet.

Varmeafledningssystem: Skabet har varierende antal ventilationshuller i både top og bund. Når de elektriske komponenter indeni genererer varme, stiger varm luft og udsuges gennem de øvre slidser, mens kølig luft genopfyldes gennem de nederste slidser, hvilket danner en naturlig luftstrøm.

Beskyttelsesklassificering: Standardkonfigurationen er typisk IP30. IP40 kan tilpasses til at opfylde miljøkrav. Kontakt venligst Shangming for detaljer; vores tekniske team vil udføre en præ-tilpasningsanalyse.

Hvorfor vælge GGD AC lavspændingsanlæg?

Økonomi: Sammenlignet med udtrækkeligt koblingsudstyr har GGD AC lavspændingsanlæg en enklere struktur, der eliminerer komplekse skuffelåsemekanismer og dyre stik, hvilket resulterer i en 30%-50% lavere pris. Desuden er dens komponenter meget alsidige, og reservedele er let tilgængelige.

Intuitiv betjening og vedligeholdelse: GGDs faste struktur gør alle tilslutningspunkter og ledninger let synlige, hvilket letter inspektioner. Sammenlignet med de potentielle risici for dårlig forbindelseskontakt eller lysbuedannelse i koblingsudstyr af skuffetype, giver faste boltforbindelser højere pålidelighed over langvarig drift.

Høj brudkapacitet: Nominel kortslutningsbrudstrøm op til 50kA.

God dynamisk og termisk stabilitet: Dette koblingsudstyr kan modstå den mekaniske belastning og termiske stød genereret af kortslutningsstrømme.

Applikationsscenarier

Den høje omkostningseffektivitet og modne teknologi i GGD AC lavspændingsanlæg er grundene til, at mange kunder vælger dem. Projekter, hvor vi oftest har samarbejdet, omfatter:

Understationer og kraftværker: GGD kan bruges til strømkonvertering i AC 50Hz strømsystemer med en nominel driftsspænding på 380V.

Industrielle virksomheder: Ansvarlig for styring, strømfordeling og belysning af store motorer.

Bygninger: Hovedfordelingsrum i erhvervskomplekser og boligområder.

Kondensatorkompensation: Almindeligvis brugt til reaktiv effektkompensation i strømsystemer, dvs. kompensationsskabe af GGD-typen.

Bestillingsinformation

Hvis du er sikker på, at du skal bestille GGD-skabe, bedes du straks kontakte Shangming og give følgende oplysninger:

Hovedkredsløbsdiagram (enkeltkredsløb): Vi skal bestemme layoutet af de interne afbrydere og samleskinner.

Hjælpekredsløbsdiagram (andet kredsløb): Styrelogik, indikatorlys og instrumentkrav.

Komponentliste: Om du angiver et bestemt mærke af afbrydere, såsom Schneider, ABB, Chint osv.

Skabsfarve: Standard er lysegrå (RAL 7035), kan tilpasses.

FAQ

Q: Hvilken størrelse afbryder kan installeres i et GGD-skab?

A: GGD-skabe har en meget høj bæreevne. Den primære indgående linje kan rumme universalafbrydere op til 3150A eller endda 4000A. Udgående ledninger kan fleksibelt arrangeres med formstøbte afbrydere efter behov.

Bemærk: Ved tilpasning skal du specificere samleskinnespecifikationerne hos os for at sikre, at kobberskinnens tværsnitsareal opfylder kravene til temperaturstigning for mærkestrømmen.

Q: Hvor effektivt er dette kabinet til at forhindre støv og fugt?

A: Standard GGD-kabinettet har en IP30-beskyttelsesklassificering.

I støvede fabrikker eller fugtige kældre kan klassificeringen øges til IP40 ved at tilføje tætningslister og beskyttelsespaneler.

Men da den er afhængig af naturlige ventilationskanaler, vil en for høj IP-klassificering påvirke varmeafledningen; der skal være balance mellem beskyttelse og varmeafledning.

Q: Er samleskinnerne inde i GGD-skabet lagt vandret eller lodret?

A: GGD-skabe bruger typisk et vandret samleskinnearrangement i toppen.

Dette layout forbedrer ikke kun skabenes dynamiske stabilitet, men letter også den horisontale sammenkobling af flere GGD-skabe.
