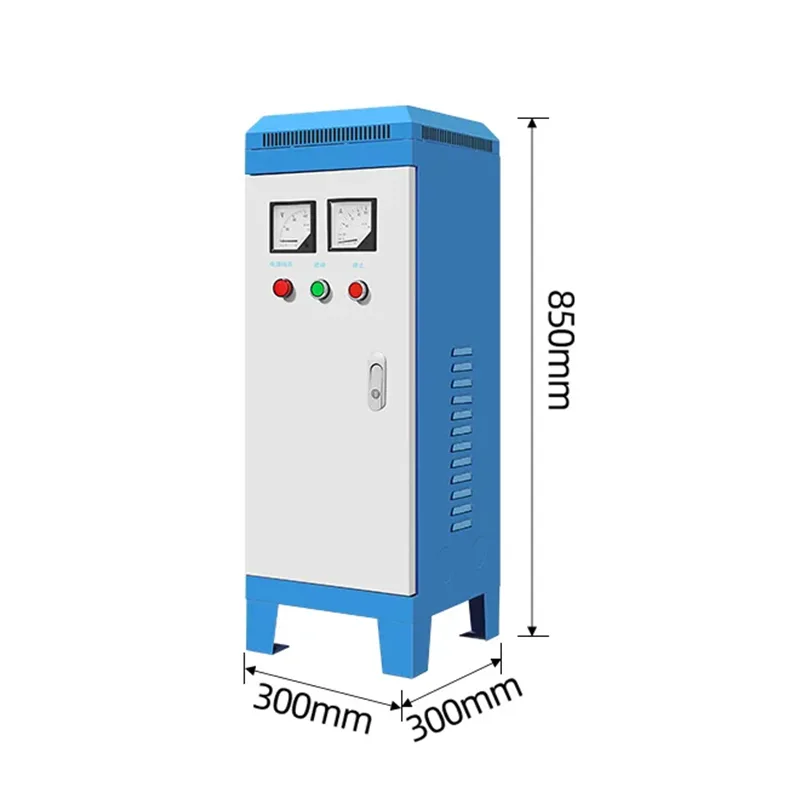

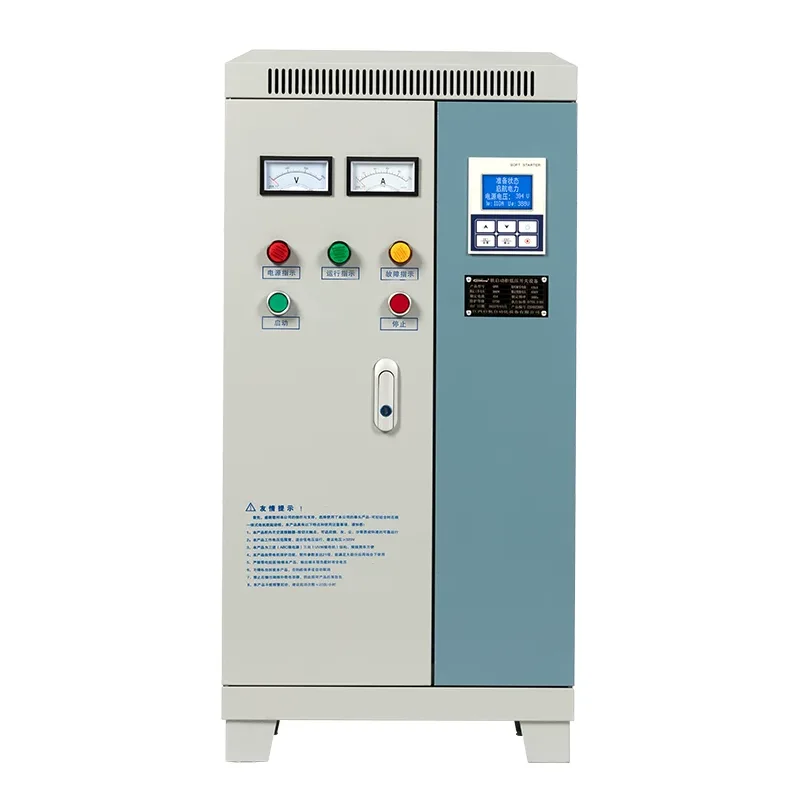

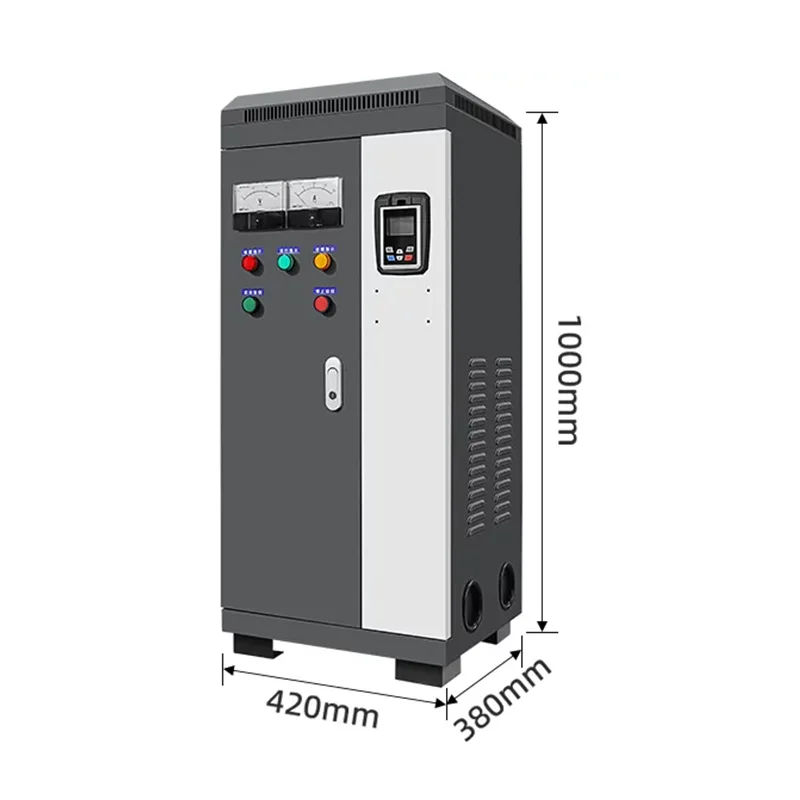

Lavspændings softstarter strømfordelingsskab

Shangming er en producent og leverandør af Low-Voltage Soft Starter Power Distribution Cabinets fra Kina. Dette højtydende udstyr af høj kvalitet udfører ikke kun konventionelle strømfordelingsfunktioner, men styrer også motorens startstrøm og drejningsmoment gennem blød startteknologi, hvilket reducerer elektriske og mekaniske stød.

Hvorfor er der behov for et lavspændingsblødstarter distributionsskab?

Traditionel fuldspændingsstart giver to store problemer:

Strømstød: Startstrømmen kan nå 5-7 gange den nominelle strøm, hvilket let forårsager et pludseligt fald i netspændingen, påvirker andet udstyr på samme linje og får endda afbrydere til at udløse fejlagtigt.

Mekanisk slid: Det enorme øjeblikkelige drejningsmoment kan have en enorm indvirkning på motoraksler, remme, reduktionsgear eller vandpumpeledninger, hvilket forkorter udstyrets levetid.

Men hvis du vælger vores lavspændings softstarter distributionsskab, kan du styre spændingen gennem tyristorer, så motoren jævnt kan stige fra nulspænding til nominel spænding. Startstrømmen er typisk begrænset til omkring 2-3 gange mærkestrømmen.

Arbejdsprincip

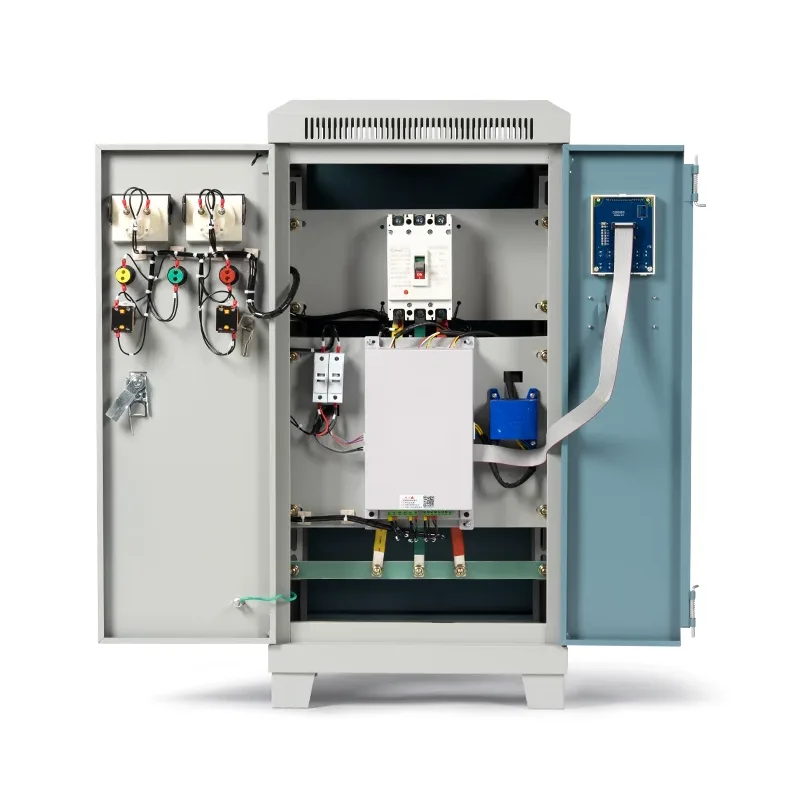

Under opstartsfasen ændrer lavspændings-blødstarter-strømfordelingskabinettet tyristorernes ledningsvinkel og øger gradvist spændingen på motoren, hvilket muliggør en jævn start.

Efter opstart aktiveres bypass-kontaktoren, og softstarteren går i hviletilstand. Ved standsning styrer den også spændingen til gradvist at falde, hvilket forhindrer vandslagseffekter forårsaget af pludselig nedlukning.

Hvis der ikke bruges en softstarter, og der i stedet anvendes en traditionel motor, kan den pludselige stigning i strøm under opstart føre til forskellige problemer såsom spændingsfald, udstyrspåvirkning, netudsving og mekanisk slid.

Tekniske parametre

Applikationsscenarier

Lavspændings softstarter distributionsskabe er ideelle til applikationer med stor motoreffekt, følsomme over for startchok, og hvor der er krav til udstyrets levetid og stabilitet i elnettet. Vi har også leveret dette produkt til kunder i mange forskellige brancher.

Installation og indledende idriftsættelsestrin

Før installationen skal du sikre dig, at fordelingsrummet har tilstrækkelig plads til at rumme lavspændings-softstarter-strømfordelingsskabet med en betjeningsgang (anbefalet bredde ≥ 1,2 m). Installationsområdet skal have et plant gulv, og fundamentkanalens stål skal være forsvarligt svejset og jordet.

Under installationen skal du kontrollere, om kabelindgangen/-udgangen er bund-ind/bund-ud eller top-in/top-out, og planlæg kabelrenden eller kabelbakken på forhånd. For softstarterskabe >110kW kræves en tvungen luftkøleanordning.

Under den første idriftsættelse skal du bekræfte, at skabet er ubeskadiget, at malingen er intakt, og at markeringerne er tydelige.

Kontroller derefter de elektriske forbindelser, og kontroller hvert primærkredsløb for at sikre, at der ikke er løse forbindelser eller forkerte forbindelser.

Der kræves også en fem-bevis interlock-test, der verificerer den normale funktion af hvert interlock-punkt. Simuler kortslutninger og overbelastninger ved hjælp af den integrerede beskyttelsesenhed for at verificere nøjagtigheden af ​​beskyttelseshandlingerne.

Hvis der er et sekundært system, skal du kontrollere den normale drift af RS485 eller andre kommunikationsgrænseflader.

Udfør endelig flere opstartstest under ubelastede forhold, og juster opstartsparametrene til optimale indstillinger.
