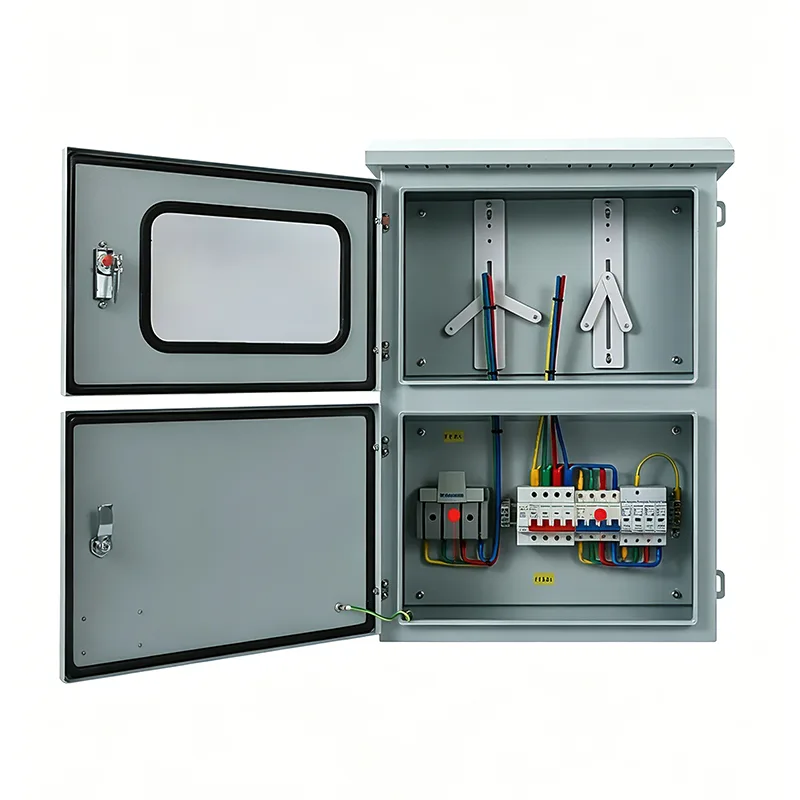

Udendørs fotovoltaisk netforbundet forbindelsesboks

Udendørs solcelle-nettilsluttede samledåser bruges mellem DC-siden af ​​et solcelleanlæg og inverteren. Hvis du ønsker at tilpasse dette produkt til en konkurrencedygtig pris, kan du vælge Shangming, og vi bliver din betroede leverandør.

Kernefunktioner

Den udendørs solcelle-nettilsluttede samledåse integrerer beskyttelse, isolering og overvågning. Vi understøtter tilpassede kredsløbsnumre, mærkevarekomponenter og intelligente funktioner. Kontakt os venligst for specifikke konfigurationsløsninger og tilbud.

1. Stringbusing og strømfordeling

PV-kraftværker består af flere solpaneler forbundet i serie. Den netforbundne samledåse tjener som en konvergerende og rangerende beskyttelsesmekanisme.

Konvergerende funktion: Den samler DC-strømmen fra flere strenge til en enkelt bus til output til inverteren, hvilket forenkler ledningsføringen og sparer omkostningerne til DC-kabel.

Rangeringsbeskyttelse: Hver indgang er udstyret med en uafhængig DC-sikring. Når der opstår en kortslutning i en streng, er fejlen begrænset til den gren uden at påvirke den normale strømproduktion af andre strenge.

2. Lyn- og overspændingsbeskyttelse

Fordi solcellepaneler er installeret på åbne tage eller jorden, er de meget modtagelige for lynnedslag. Overspændingsbeskytteren integreret inde i samleboksen kan registrere øjeblikkelige højspændinger i ledningen og aflade overspændingen til jorden inden for nanosekunder.

Den fungerer som den første forsvarslinje før inverteren og forhindrer inducerede lynnedslag, der kan beskadige inverterens elektroniske komponenter.

3. Sikkerhedsisolering og fysisk afbrydelse

Skabet er udstyret med en højspændings DC-afbryder eller afbryder. Når der kræves vedligeholdelse på vekselretteren eller downstream-udstyret, vil manuel frakobling af samledåsen sikre, at vedligeholdelsessiden er fuldstændig afbrudt, hvilket beskytter personalesikkerheden.

Shangmings nettilsluttede kabinet er højtydende og pålideligt, hvilket giver mulighed for sikker strømafbrydelse, mens systemet kører, hvilket forhindrer generering af farlige lysbuer, der kan forårsage brand.

4. Omvendt opladningsbeskyttelse

Om morgenen, aftenen eller på overskyede dage kan udgangsspændingen af ​​forskellige strenge variere. Uden beskyttelse kan strenge med højere spænding føre strøm tilbage til strenge med lavere spænding.

Valgfri omvendte opladningsdioder er tilgængelige, som sikrer, at strøm kun løber ensrettet til inverteren, hvilket forhindrer lokal overophedning eller endda brand forårsaget af omvendt strøm.

5. Miljøbeskyttelse og tilstandsovervågning

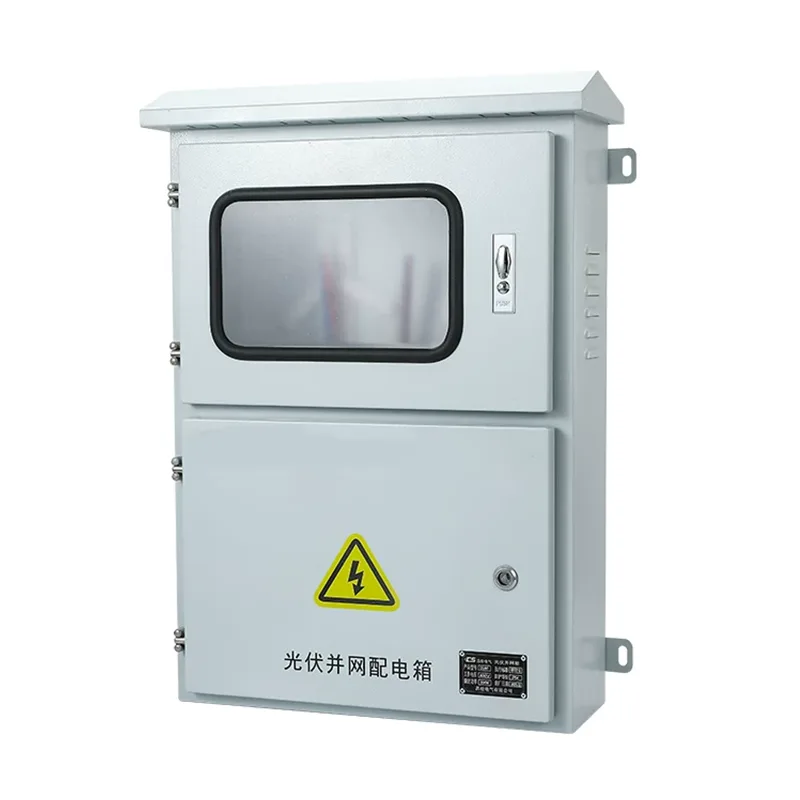

Fordi dette produkt skal installeres udendørs, har kabinettet en IP65/IP66-beskyttelsesklassificering for at forhindre regnvandskorrosion og UV-ældning. De interne præcisionskomponenter fungerer pålideligt gennem kraftværkets 25-årige levetid.

Valgfri intelligent overvågningsfunktion overvåger strøm, spænding og intern temperatur for hver streng i realtid og alarmerer straks i tilfælde af unormal strømproduktion.

Hvorfor skal fotovoltaiske netforbundne samledåser være vandtætte til udendørs brug?

PV-anlæg installeres typisk på tage eller på åbne marker, og de nettilsluttede samledåser skal modstå følgende alvorlige udfordringer:

Ekstreme temperaturvariationer: Sommertemperaturerne kan nå over 70°C, mens vintertemperaturerne kan falde til -30°C.

UV-stråling: Langvarig udendørs eksponering for sollys kræver UV-stabilitet; ellers er de tilbøjelige til at ældes.

Fugt og kondens: De skal være regntætte og udstyret med en udluftningsventil for at dræne intern kondensvand og forhindre elektriske komponenter i at blive fugtige.

Derfor er et udendørs vandtæt design afgørende for normal brug og for at undgå hyppig vedligeholdelse under drift, opretholdelse af stabil ydeevne og levetid.

Applikationsscenarier og konfigurationsanbefalinger

Shangmings udendørs solcelle-netforbundne samledåser kan bruges gennem hele solcelleindustriens kæde, fra hustage til store jordmonterede kraftværker. Vi vil give konfigurationsanbefalinger baseret på almindelige scenarier.

1. Residential Distributed Photovoltaic Systems

Denne type brug er meget almindelig, generelt installeret på tage eller vægge af villaer eller selvbyggede huse i landdistrikter. Den samler flere solcellepaneler fra forskellige orienteringer på taget og giver grundlæggende lynbeskyttelse.

Konfigurationsanbefalinger: Boksen skal have et rent udseende og lille størrelse, 1-4 strenge input og være udstyret med meget følsom brandbeskyttelsesovervågning.

2. Industrielle og kommercielle tagkraftværker

I dette tilfælde er den netforbundne boks installeret på de flade tage på fabriksværksteder, logistiklagre eller store indkøbscentre. For mellemstor elproduktionskapacitet kombinerer den snesevis af fotovoltaiske strenge, før de kommer ind i en strenginverter.

Konfigurationsanbefalinger: Boksen har brug for høj korrosionsbestandighed, 8-16 strenge input og inkluderer normalt et smart kommunikationsmodul for at gøre det lettere for vedligeholdelsespersonalet at se strømmen af ​​hver gren i overvågningsrummet.

3. Store jordmonterede kraftværker og solørkener

Samlingskasser fordelt i ørkener, bjerge eller store åbne rum kaldes kombinererkasser. Som primære kombineringsenheder samler de strømmen fra tusindvis af solpaneler og overfører den til en centraliseret inverter.

Konfigurationsanbefaling: IP66, dedikeret til 1500V højspændingssystemer, udstyret med anti-reverse dioder og præcise strengovervågningsfunktioner og med aktive køle-/åndedrætsventiler.

4. Solenergi + grænseoverskridende applikationsscenarier

Solar-carporte: Giver strøm til ladestationer til elektriske køretøjer. Forgreningsboksen er installeret på carportens søjler for at beskytte nedstrøms ladestationer mod solstød.

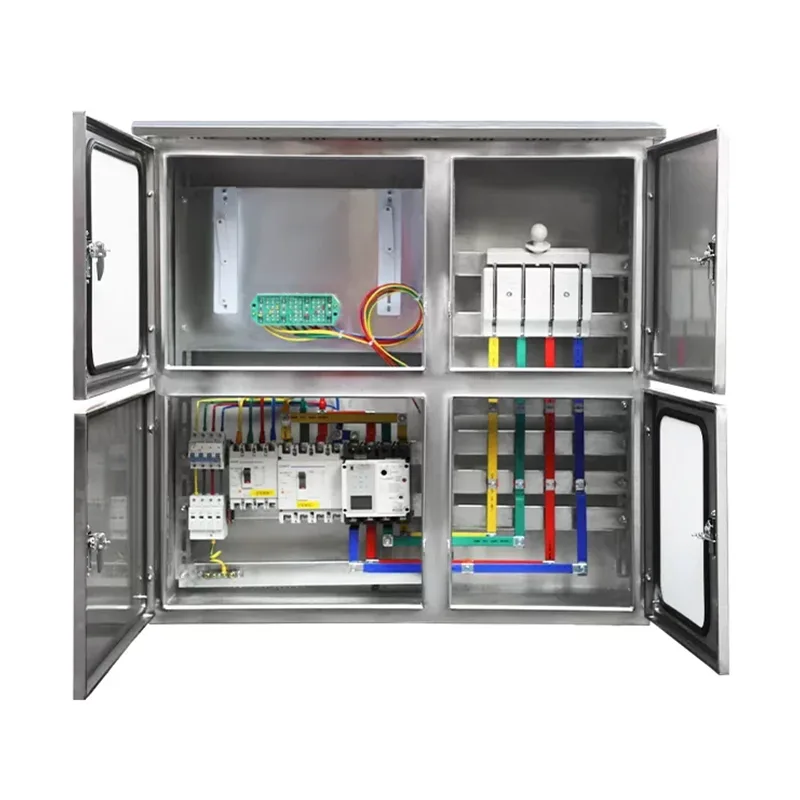

Landbrugssol- og fiskerisolar-komplementære systemer: Installeret på beslag over landbrugsjord eller fiskedamme. Der er særlige krav til modstandsdygtighed over for fugt og syre/alkali-korrosionsbestandighed; rustfrit stål anbefales.

Hvorfor vælge os?

Shangming stammer fra Yueqing, Wenzhou, Kina, en region kendt som "Kinas elektriske hovedstad." Ved at udnytte den veludviklede industrielle kæde i Yueqings elektriske industriklynge har vi etableret et stringent og effektivt produktions- og kvalitetskontrolsystem. Vores produktportefølje dækker over 200 serier og 6000+ modeller, der overholder almindelige globale elektriske standarder.

At vælge vores intelligente komplette udstyrssæt integrerer IoT-sensing og fjernovervågningsfunktioner, hvilket muliggør overvågning i realtid af parametre som temperatur, fugtighed og strøm. Dette sikrer stabil drift og sikker strømforsyning.
