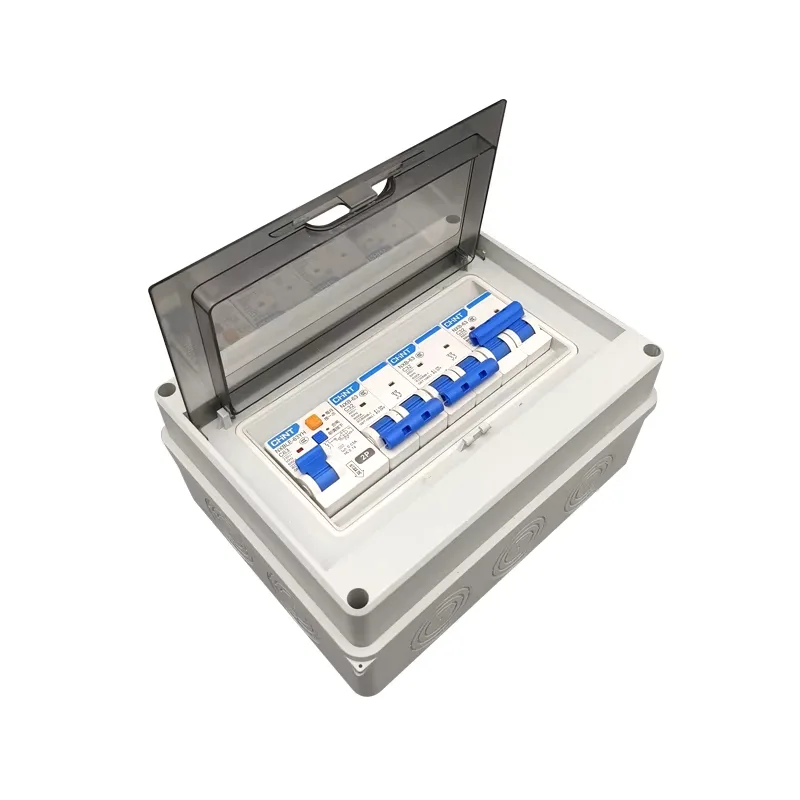

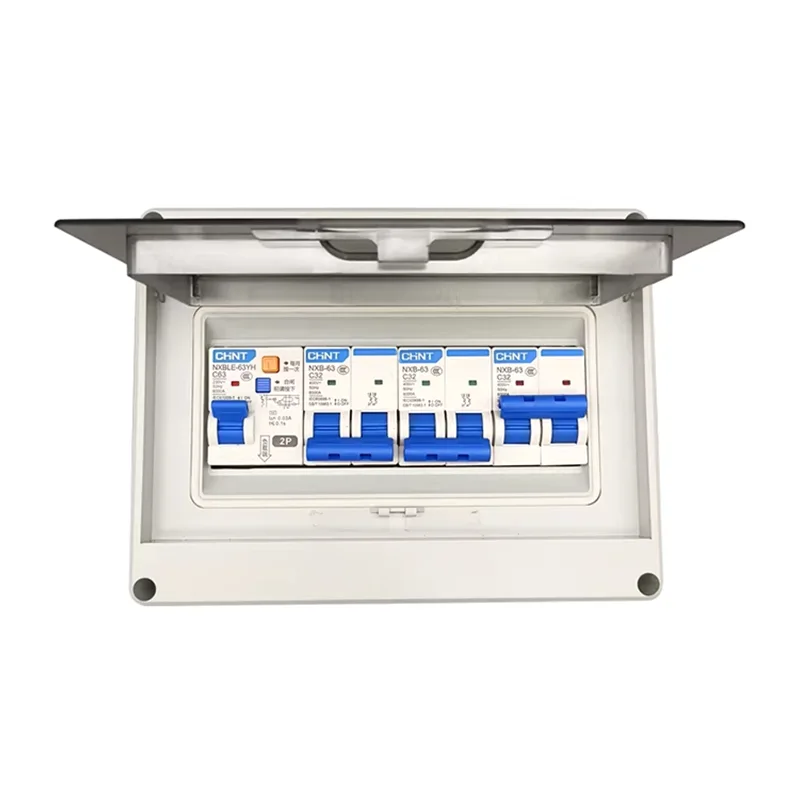

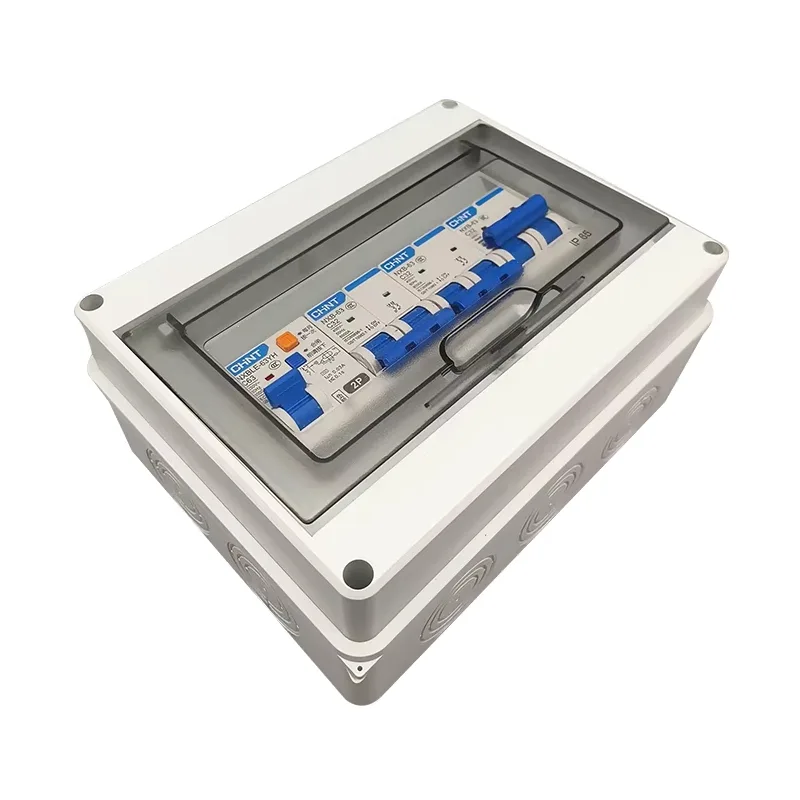

Air Circuit Breaker Distributionsboks

Hvis du vælger Shangming, et kinesisk firma, som din leverandør af luftafbryderfordelingsbokse, får du adgang til teknisk support og konkurrencedygtige priser. Denne distributionsboks understøtter intelligent overvågning og fjernbetjening.

Hovedfunktioner

Hovedstrømkontrol: Som hovedindgående kontakt til lavspændingssystemet er luftafbryderens distributionsboks ansvarlig for styring af hovedstrømafbryderen for hele bygningen eller produktionslinjen og kontrollerer tænd/sluk-tilstanden for hele strømfordelingssystemet.

Flere beskyttelser: Udstyret giver præcis tre-trins beskyttelse: lang forsinkelse overbelastning, kortslutning kort forsinkelse, kortslutning øjeblikkelig og jordfejl beskyttelse.

Strømovervågning: Luftafbryderen kan integrere en intelligent controller til at vise realtidsdata såsom spænding, strøm, frekvens og effektfaktor.

Hierarkisk sammenlåsning: Luftafbryderens distributionsboks kan logisk låses sammen med opstrøms transformere eller nedstrøms grenskabe for at forhindre kaskadeudløsning i at forårsage strømafbrydelser i stor skala, beskytte kabler, udstyr og personalesikkerhed.

Produktsammenligning: Air Circuit Breaker Distribution Box vs. Standard Distribution Box

Hvordan vælger man de rigtige specifikationer til fordelingsbokse til luftstrømafbryder?

Korrekt valg vil forbedre efterfølgende installation, vedligeholdelse, ydeevne og levetid. Shangming, som producent af afbryderbokse til luftafbrydere, yder rådgivning baseret på en standardudvælgelsesproces: Anvendelse → Spænding → Strøm → Kortslutningskapacitet → Strukturform → Skabsspecifikationer → Udgående linjeskema → Intelligent konfiguration → Miljøverifikation.

I. Klargør ansøgningen

Før du vælger specifikationer, skal du først bestemme funktionen af ​​luftafbryderens fordelingsboks i dit system.

Lavspændings hovedindgangsledningsfordelingsboks: Fungerer som hovedafbryder for hele lavspændingsanlægget, svarende til maksimal belastning og maksimal kortslutningsstrøm.

Bus tie fordelerboks: Anvendes til forbindelse mellem to skinnesektioner; centrale overvejelser er bindekapacitet og driftsfrekvens.

Vigtig lastføder distributionsboks: Forsyner kritisk udstyr, der kræver høj pålidelighed og selektiv beskyttelse.

Forskellige applikationer kræver væsentligt forskellige specifikationer; dette er det første skridt.

II. Bestem nominel spænding og systemtype

Almindelige nominelle spændinger: AC 380V / 400V / 690V, skal være i overensstemmelse med strømforsyningssystemet på stedet.

Systemtype: Trefaset treleder / Trefaset fireleder. Bekræft venligst, om en neutral (N) linje og en beskyttende jordledning (PE) er påkrævet.

Forkert spænding og systemtype vil direkte gøre udstyret ubrugeligt.

III. Beregn og vælg nominel strøm

Beregn den faktiske belastningsstrøm og opsummer designstrømmen for alle nedstrømskredsløb, baseret på de maksimale samtidige driftsbetingelser.

Når du vælger, anbefaler vi, at du reserverer en rimelig margin, generelt 10%-30% til fremtidig udvidelse.

Almindelige ACB nominelle strømværdier: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

I princippet bør den langsigtede driftsstrøm være ≤ 80 %–90 % af ACB-mærkestrømmen.

IV. Kontrol af kortslutningsbrudkapacitet

Mange kunder overser dette punkt, når de vælger afbrydere, men det er afgørende. Utilstrækkelig brudkapacitet kan forårsage alvorlige sikkerhedsrisici.

Kortslutningsstrømmen ved installationspunktet skal bestemmes, beregnet ud fra transformerkapacitet, impedans og kabellængde.

Vælg en passende brudkapacitet: Icu / Ics ≥ systemets maksimale kortslutningsstrøm.

Fælles vurderinger: 50kA, 65kA, 80kA, 100kA.

V. Valg af effektafbryderstruktur

Fast ACB: Lave omkostninger, vedligeholdelse kræver strømafbrydelse.

ACB af skuffetype: Praktisk vedligeholdelse, understøtter uafbrudt vedligeholdelse, mere almindeligt anvendt i industrielle projekter.

VI. Bestemmelse af distributionsboksskabsspecifikationer og -struktur

Kabinettets dimensioner afhænger af ACB-specifikationer, samleskinnekapacitet og antallet af udgående kredsløb. Hovedtyperne er væghængte og gulvstående.

Beskyttelsesgrad: Indendørs: IP30 / IP40; Udendørs: IP54 / IP65.

VII. Valg af konfiguration af samleskinne og udgående linje

Samleskinnespecifikationer bør vælges baseret på mærkestrøm og kobberskinnetværsnit under hensyntagen til temperaturstigning og langtidsdrift.

Udgående linjekredsløbstyper: MCCB udgående linje, MCB udgående linje, direkte kabel udgående linje.

Er et backup-kredsløb påkrævet? Hvis ja, reserver plads til fremtidig kapacitetsudvidelse.

VIII. Intelligente funktioner og tilbehørskonfiguration

Valgfrie funktioner omfatter: strøm-, spændings- og energiovervågning; kommunikationsgrænseflade; fjernbetjening åbning og lukning; fejlalarm og statusfeedback.

Intelligent type anbefales til fabriks-, datacenter- og offentlige byggeprojekter.

IX. Verifikation af miljø- og brugstilstand

Bekræft venligst følgende miljøfaktorer:

Omgivelsestemperatur (reduktion påkrævet ved høje temperaturer)

Installationshøjde

Tilstedeværelse af støv, fugt eller ætsende gasser

Er seismisk design påkrævet?
