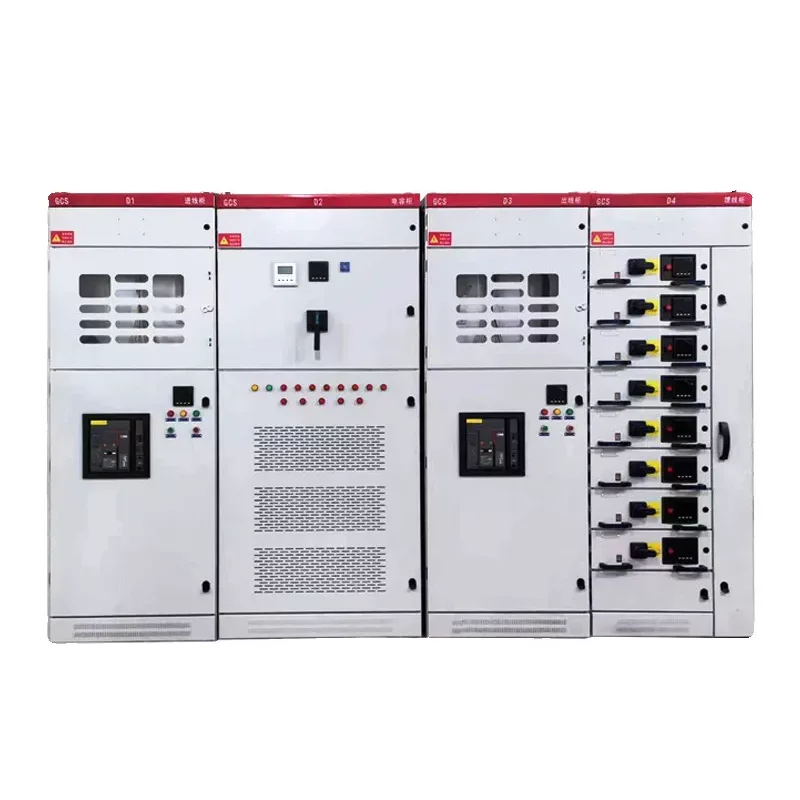

GCS lavspændingsudtrækkeligt koblingsudstyr

GCS lavspændingsudtrækbart koblingsudstyr har en forenklet struktur, god komponentkompatibilitet og er 20%-35% billigere end MNS, hvilket gør det velegnet til budgetfølsomme projekter. Hvis du er interesseret i at vælge dette produkt og begynde at udvikle en projektplan, er du velkommen til at kontakte Shangming, en pålidelig leverandør fra Yueqing, Wenzhou, Kina.

Produktegenskaber

GCS lavspændingsudtrækkelige koblingsudstyr kombinerer MNS's høje pålidelighed med GGD's lette betjening, hvilket gør det ideelt til lavspændingsstrømdistributionssystemer med mange kredsløb, hyppig vedligeholdelse og fokus på at kontrollere de samlede omkostninger.

1. Modulær udtrækkelig struktur

GCS funktionelle enheder vedtager et standard skuffe-design, hvilket giver mulighed for hurtig isætning og fjernelse. I tilfælde af et enkelt kredsløbsfejl eller vedligeholdelse kan enheden trækkes uafhængigt tilbage uden at påvirke driften af ​​andre kredsløb, hvilket reducerer strømafbrydelsestiden og vedligeholdelsesomkostningerne.

Koblingsudstyrets modulære design tilbyder stærk alsidighed, hvilket letter fremtidig udvidelse eller udskiftning.

2. Højt sikkerhedsniveau

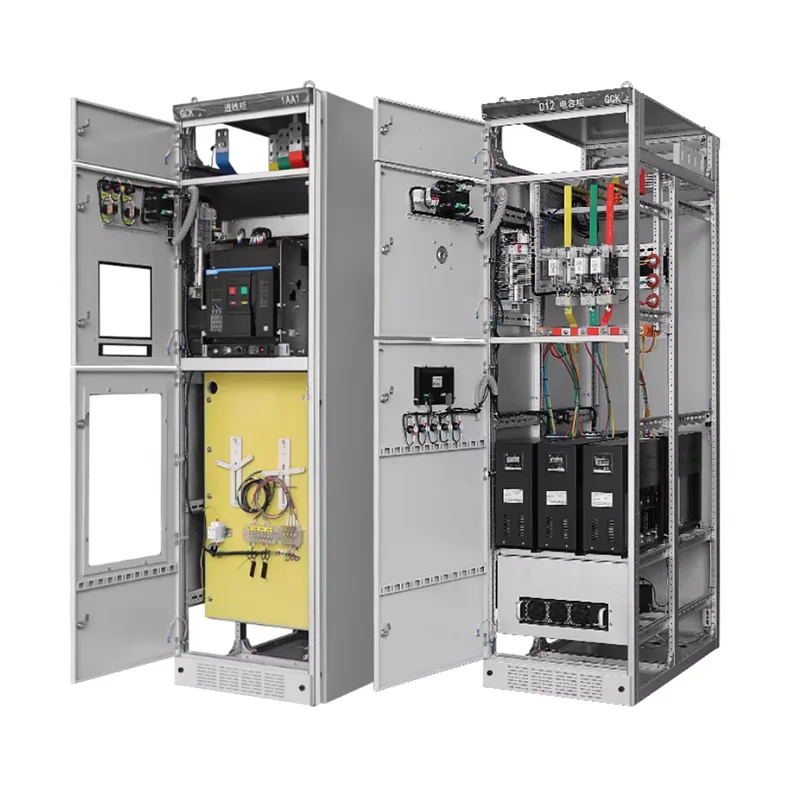

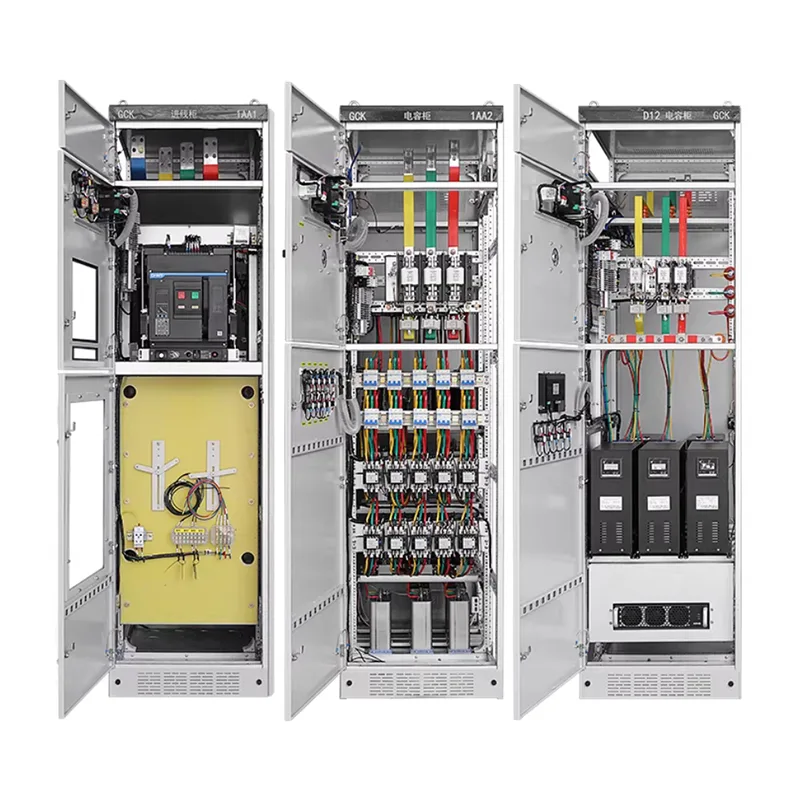

GCS-skabet er indvendigt opdelt i: et samleskinnerum, et funktionelt enhedsrum og et kabelrum. Disse funktionelle områder er effektivt isoleret for at forhindre fejludbredelse.

Vi understøtter muligheder for højere beskyttelsesniveauer, som kan tilpasses baseret på faktiske driftsforhold.

Sikkerhedsfunktioner forbedrer driftssikkerheden og stabiliteten og opfylder strømkravene til industrielle og offentlige byggeprojekter.

3. Praktisk vedligeholdelse og betjening

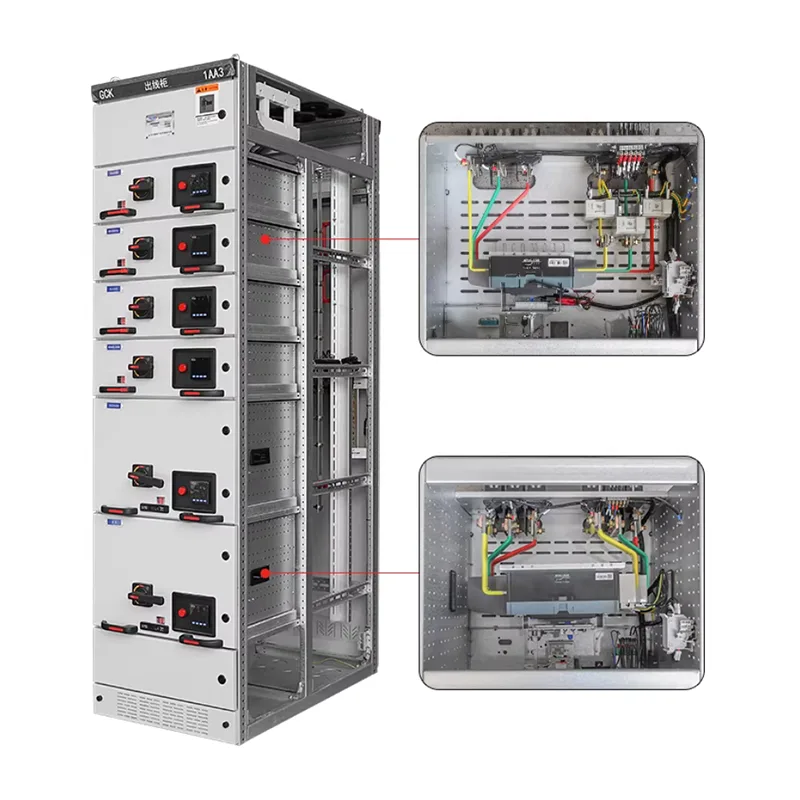

Skuffeenheden har test-, arbejds- og frakoblingspositioner, hvilket giver mulighed for inspektion og udskiftning selv under strømafbrydelse eller delvist strømførende forhold. Ledningerne og betjeningsrummet er rationelt designet, hvilket gør det brugervenligt for vedligeholdelsespersonale og velegnet til systemer, der kræver hyppig vedligeholdelse, såsom MCC-scenarier.

4. Bred anvendelighed

GCS-skabet kan bruges som et distributionsskab, fødeskab, motorkontrolcenter (MCC) osv., der understøtter forskellige elektriske komponentkombinationer og tilpasser sig forskellige krav til kapacitet og kredsløbsmængde. Et enkelt system kan dække flere applikationsbehov.

5. Høj omkostningseffektivitet

Sammenlignet med MNS udtrækkelige skabe har GCS en enklere struktur og mere kontrollerbare omkostninger.

Sammenlignet med fast koblingsudstyr giver det betydelige fordele med hensyn til sikkerhed og vedligeholdelse, hvilket gør det særligt velegnet til mellemstore til store projekter eller budgetfølsomme projekter, hvorved der opnås en balance mellem ydeevne og omkostninger.

Hvordan vedligeholder man et GCS lavspændingsudtrækbart koblingsudstyr?

For at forlænge dens levetid, forhindre funktionsfejl og sikre kontinuerlig strømforsyning er korrekt vedligeholdelse afgørende. Shangming giver omfattende dokumentation og giver nogle forslag.

I. Daglig Eftersyn

1. Driftsindikatorkontrol: Skuffepanelets indikatorlys bør ikke blinke unormalt; amperemeterstrømmen skal være afbalanceret.

2. Temperaturstigningskontrol: Brug et håndholdt infrarødt termometer til at måle temperaturstigningen på hovedskinnestikket, skuffens primære konnektorer og strømafbryderens ind-/udgangsterminaler. ≤40K (≤80℃ ved omgivelsestemperatur +40℃).

3. Unormal lugt/lydkontrol: Tjek for brændende lugte, udledningslyde eller summende lyde.

4. Dørtætning og rengøringskontrol: Er skabsdørens tætninger ældet? Er der intern støvophobning?

5. Kontrol af skuffeposition: Er alle skuffer i deres tilsluttede positioner? Er de løse?

II. Periodisk vedligeholdelse

Trin 1: Sluk-forberedelse. Bekræft, at opstrømsstrømforsyningen er afbrudt, og test for spænding.

Trin 2: Flyt skuffen, der kræver vedligeholdelse, til åben position, og træk den helt ud. Bemærk, at primære stik automatisk afbrydes; sekundære stik kan fjernes manuelt.

Trin 3: Vedligeholdelse af skuffeenhed. Forskellige komponenter kræver forskellige vedligeholdelsesprocedurer, herunder rengøring og test.

Trin 4: Indvendig vedligeholdelse af kabinettet

Hovedskinne: Tjek for løse bolte.

Lodret grenskinne: Rengør ophobet støv, og kontroller for beskadigede isoleringskapper.

Kabelrum: Organiser kabler og kontroller for overophedning eller misfarvning af kabelender.

Jordingssystem: Mål jordingsmodstanden mellem PE-skinne og kabinettet (bør være ≤0,1Ω).

Trin 5: Funktionstest

Skub skuffen tilbage til tilslutningspositionen. Efter tænding testes kontrolkredsløbet i testpositionen. Kør en test uden belastning i 10 minutter for at bekræfte, at der ikke er nogen abnormiteter.

Vigtige vedligeholdelsesforholdsregler

1. Tilslut eller frakobl aldrig primære moduler, mens de er tændt.

Primære moduler fører høj strøm i hovedkredsløbet og må kun betjenes, efter at skuffen er i åben position, og systemet er slukket.

Ellers kan det forårsage en elektrisk lysbue, hvilket kan resultere i personskade eller beskadigelse af udstyr.

2. Bland ikke skuffer i forskellige størrelser.

GCS skuffer er designet i 1/2, 1, 2 og 3 enhedsstørrelser, med højder, der nøje svarer til de primære modulpositioner.

Forkert installation vil føre til modulforskydning, dårlig kontakt og overophedning.

3. Kontroller regelmæssigt den femsikre spærring.

Test: Kan skuffen trækkes ud med afbryderen lukket? Det burde den ikke.

Hvis låsen svigter, skal du straks stoppe brugen og reparere for at forhindre fejlbetjening.

4. Forbedre anti-kondensforanstaltninger i fugtige omgivelser.

Hvis dit projekt er placeret i regntiden eller i et vandværk, skal du kontrollere varmeapparatets funktion månedligt.

Når du bekræfter løsningen, kan du vælge at installere en intelligent kondenseringsregulator til automatisk start-stop.

FAQ

Q: Når jeg tilpasser et koblingsskab, hvordan vælger jeg mellem en fast type (GGD) eller en udtrækkelig type (GCS/MNS)?

A: GGD er velegnet, når: Begrænset budget, enkelt belastning, tilskud til vedligeholdelse af strømafbrydelser eller barske omgivelser; faste ledninger er mere pålidelige i disse tilfælde.

GCS/MNS er velegnet, når: Kerneproduktionslinjer oplever betydelige strømafbrydelsestab, talrige kredsløb med begrænset plads, kræver hurtig live-line vedligeholdelse og prioriterer høj automatisering og intelligens.

Q: Hvordan påvirker højden tilpasning af koblingsudstyr?

A: I højder over 1000 meter reducerer den tynde luft varmeafledning og isoleringsevne.

Du skal informere os under tilpasningen, hvis du har brug for øgede luftspalter, isolatorer af højere kvalitet eller derating under udvælgelsen.

Spørgsmål: Hvorfor er skufferne i GCS lavspændingsudtrækkeligt koblingsudstyr nogle gange svære at trække ud eller indsætte?

A: Styreskinnedeformation: Dette kan skyldes ujævnt fundament under installationen, hvilket forårsager skabsforvrængning.

Sammenlåsning: Kontroller, om afbryderen er helt i åben position. Af sikkerhedsmæssige årsager vil den mekaniske aflåsning låse skuffen, når afbryderen er aktiveret.

Smøresvigt: Manglende vedligeholdelse over en længere periode kan medføre, at den mekaniske mekanisme bliver stiv. Skub eller træk ikke med magt i skuffen; fjern eventuelle fremmedlegemer og påfør en passende mængde smøremiddel.
