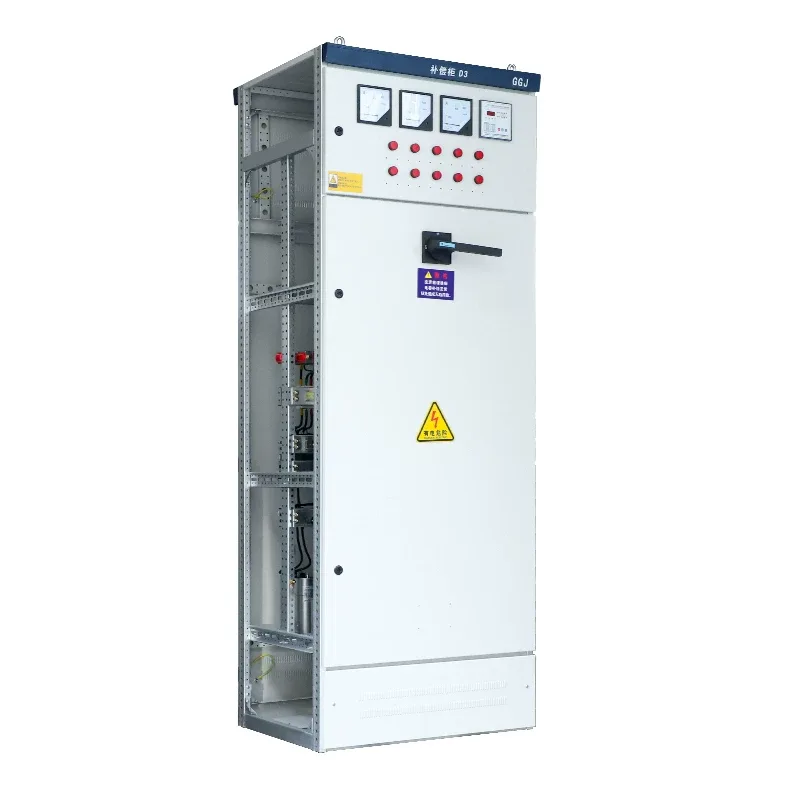

GJ lavspændings reaktiv effekt kompensationsskab

GGJ Low Voltage Reactive Power Compensation Cabinet er en af ​​de almindelige modeller, som Shangming kan levere. Som fabrik tilbyder vi produktet direkte til dig til en konkurrencedygtig pris. Dette produkt kan forbedre effektfaktoren, spare energi og reducere forbruget og forbedre kvaliteten af ​​elnettets drift.

Grundlæggende arbejdsprincip

Kerneopgaven for GGJ lavspændings reaktiv effektkompensationskabinet er at bruge den førende strøm genereret af kondensatorer til at udligne den efterslæbende strøm genereret af induktive belastninger med specifik logik og trin.

1. Overvågning i realtid: Den intelligente controller sampler systemspændingen, strømstyrken og effektfaktoren (cosφ);

2. Demand Judgment: Når cosφ < indstillet værdi (typisk 0,92–0,95), igangsættes kompensation;

3. Automatisk skift: Kondensatorbanker tændes i henhold til forudindstillede strategier (cyklisk/kodet/fuzzy kontrol);

4. Zero-Crossing Switching (Valgfri): Thyristor switches (TSC'er) bruges til at opnå nul startstrøm switching, hvilket forlænger kondensatorens levetid.

Hvorfor er der behov for GGG-kompensationsskabe?

De fleste industrielle belastninger, såsom motorer, transformere og svejsemaskiner, er induktive belastninger. Disse enheder bruger ikke kun aktiv effekt, men også en betydelig mængde reaktiv effekt for at etablere det magnetiske felt.

Uden kompensation vil effektfaktoren falde (under 0,9), hvilket fører til store spændingsudsving i elnettet, spildt transformerkapacitet og endda bøder fra elselskabet.

Efter installation af et GGJ lavspændings kompensationsskab for reaktiv effekt, ved at tilslutte kondensatorer, genereres den reaktive strøm, der kræves af den induktive belastning, og dermed forbedres effektfaktoren for hovedledningen (typisk indstillet mellem 0,92 og 0,98).

Kernekomponenter

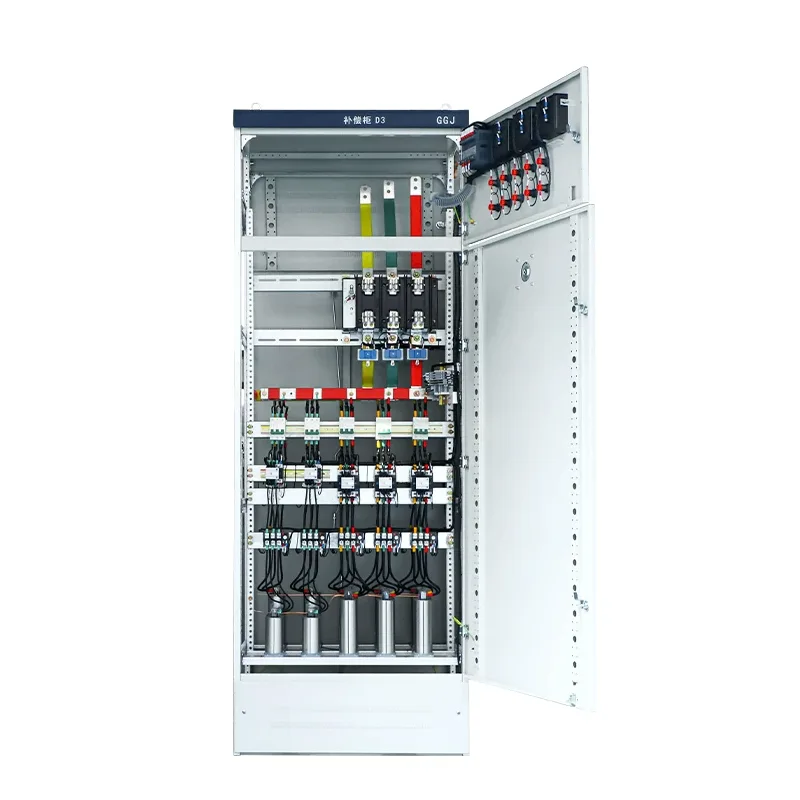

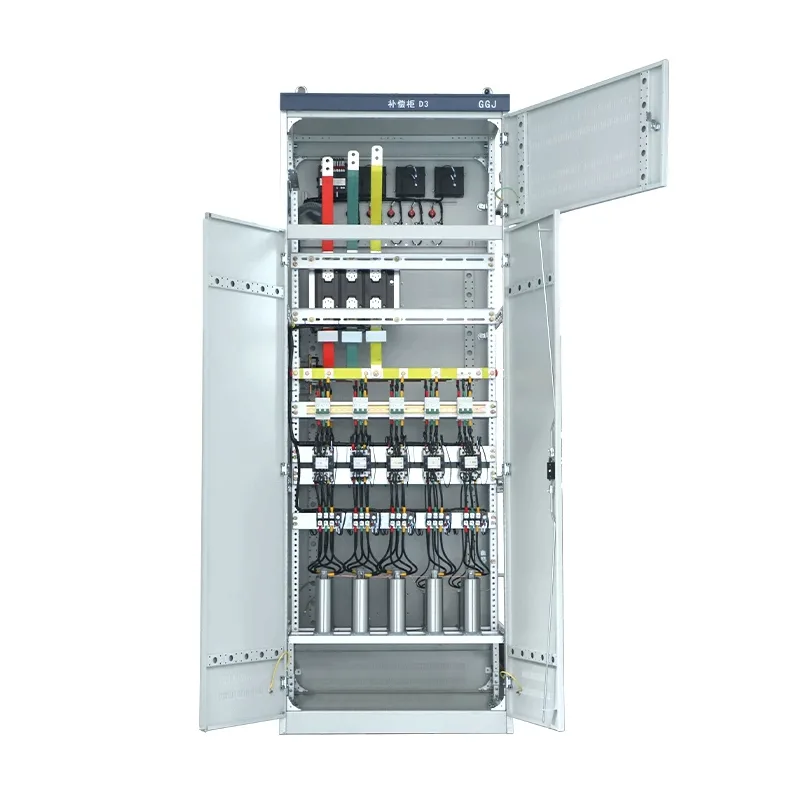

Shangmings GGJ lavspændingsreaktive effektkompensationsskab er ikke et simpelt koblingsudstyr. Den integrerer følgende komponenter med præcision, hvilket sikrer pålidelig kvalitet og stabil ydeevne gennem vores strenge processer og testprocedurer.

● Automatic Reactive Power Controller: Ansvarlig for realtidsovervågning af elnettets effektfaktor. Når den falder under den indstillede værdi, udsender den automatisk en kommando om at tilslutte kondensatorer.

● Selvhelbredende lavspændingskondensator: Kerneenergilagringskomponenten, der giver avanceret reaktiv strøm.

● Switching Switches: Inkluderer dedikerede kondensatorkontaktorer og kompositkontakter. Førstnævnte er en mekanisk afbryder med startstrømsdæmpningsanordninger, mens sidstnævnte opnår nulgennemgangsomskiftning, hvilket eliminerer gnister og startstrøm, velegnet til hyppige omskiftningsapplikationer.

● Seriereaktor: Bruges til at undertrykke harmoniske og begrænse startstrøm under kondensatorskift, hvilket beskytter kondensatorer mod udbrænding.

● Sikring: Giver kortslutningsbeskyttelse.

Kerne fordele

1. Energibesparelse og omkostningsreduktion: GGJ lavspændings-reaktiv effektkompensationskabinet forbedrer effektfaktoren og undgår bøder fra strømbureauets strømjusteringsgebyrer. Dette er et almindeligt problem, vi støder på, når vi arbejder med indenlandske kinesiske kunder, og det er et design, der opfylder deres behov. Det reducerer netstrøm og kobbertab (I²R), hvilket sparer 5 %-15 % på elregningen.

2. Forbedret strømkvalitet: Kompensationsskabet stabiliserer busspændingen, forhindrer spændingsfald forårsaget af motorstart og -nedlukning, frigør transformerkapacitet og forsinker investeringer i kapacitetsudvidelse.

3. Automatiseret drift: Vi bruger avanceret design, der sikrer stabil ydeevne. Udstyret kan automatisk tænde og slukke 24/7 uden manuel indgriben. Den kan selvdiagnosticere almindelige fejl såsom kondensatorfejl og overtemperaturalarmer. Teknisk support er tilgængelig fra Shangming til enhver tid.

4. Høj sikkerhed: Kondensatorerne bruger selvhelbredende teknologi af tør type, der automatisk isolerer fejl og forhindrer eksplosioner. Reaktoren undertrykker resonans og forhindrer kompensation i at blive katastrofal.

GJ Sammenligning med andre kompensationsmetoder

GGJ er kongen af ​​omkostningseffektivitet og giver den mest økonomiske kompensation for reaktiv effekt i harmonisk-kontrollerede steady-state systemer.

Almindelige fejl og forslag til fejlfinding
