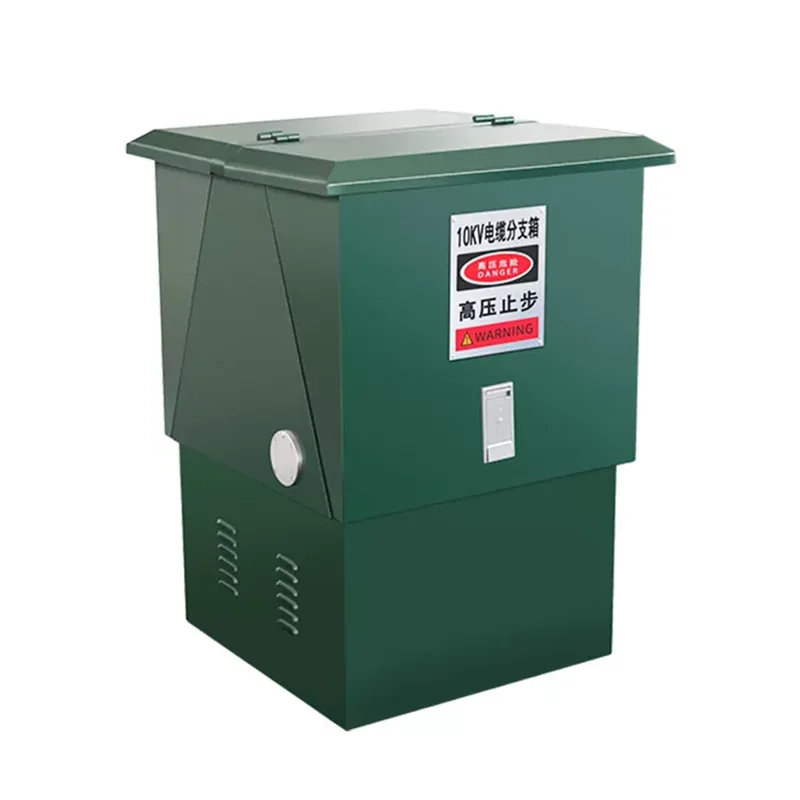

Højspændingskabel afgreningsboks

Højspændingskabelforgreningsbokse bruges i 6kV-35kV mellemspændingsdistributionsnetværk. De er præfabrikeret på fabrikken og installeret på stedet via plug-in samling af højspændingskabelsamlinger, udskiftning af kabelbrønde og on-site fremstilling af terminalhoveder. Shangming, som producent af dette produkt, kan tilpasse det efter projektets faktiske behov. Kontakt os venligst.

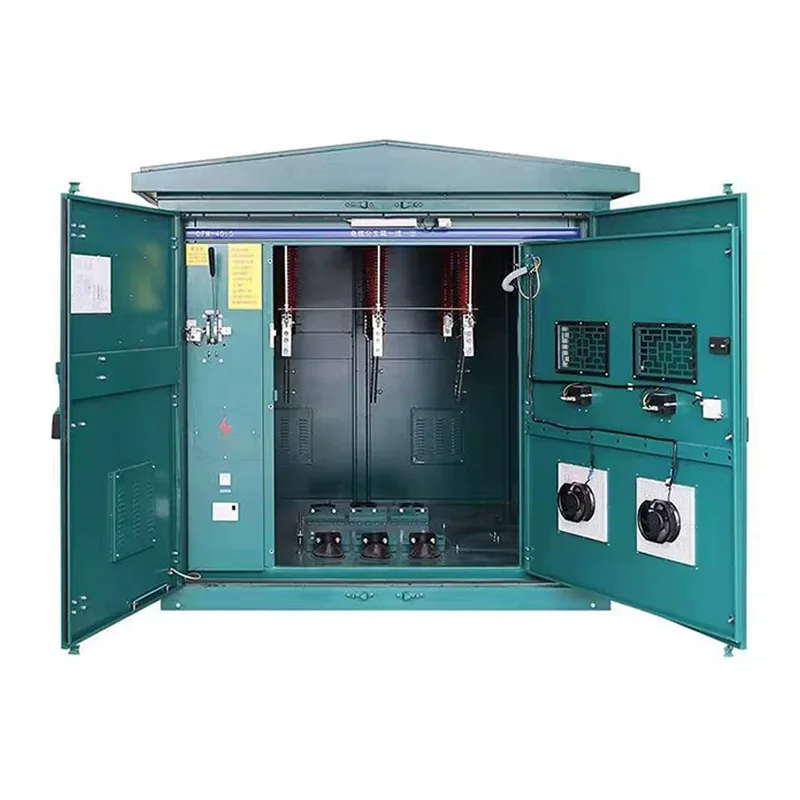

Strukturel sammensætning

Højspændingskabelafgreningsbokse tjener som kabelafgreninger, forbindelsespunkter og beskyttelseskomponenter i højspændingsstrømdistributionssystemer. Mens det primært er et forbindelseselement, kan beskyttelsesanordninger om nødvendigt tilføjes til de strukturelle komponenter.

1. Indkapsling: Indkapslingen er den grundlæggende komponent. Vi bruger højstyrke metal, såsom koldvalset stål eller rustfrit stål, hvilket giver vandtætte, støvtætte, korrosionsbestandige og vejrbestandige egenskaber, velegnet til indendørs eller udendørs højspændingsmiljøer.

2. Hovedkabelforbindelsesterminal: Denne del bruges til højspændingskabler med store sektioner, der understøtter aluminium- eller kobberledere, hvilket sikrer pålidelig kontakt og lav impedans.

3. Afgreningsterminaler: En en-i-multiple-ud struktur, internt isoleret med højisolerende, varmebestandige materialer for at sikre elektrisk isolation og sikre afstande mellem grene.

4. Isolering og beskyttelsessystem: Udstyret med højspændingsbøsninger og isolerende dæksler for at forhindre kortslutninger, overslag eller elektrisk stød.

5. Beskyttelsesenheder: Valgfri baseret på projektkrav, herunder højspændingssikringer, belastningsafbrydere, lynnedslag og overstrømsbeskyttelse. Uafhængig beskyttelse af grenkredsløb er mulig, mens hovedledningen opretholder kontinuerlig strømforsyning.

Produktegenskaber

1. Højspændingssikkerhed og isolering

High Voltage Cable Branch Box anvender et højstyrke metalkabinet med et isolerende dæksel, der understøtter 1kV~35kV og derover højspændingskabelforgrening. Højspændingsgrene er fuldstændigt isolerede fra hovedstammen, hvilket forhindrer overslag, kortslutninger eller elektrisk stød, og opfylder IEC/GB højspændingsstrømdistributionssikkerhedsstandarderne.

2. Multi-kredsløbsforgreningsfunktion

Dette produkt understøtter en-i-multiple-outlet kabelforgrening, hvilket giver mulighed for fleksibel konfiguration af antallet af kredsløb efter behov. Den interne samleskinne eller lederstruktur fordeler strømmen jævnt, og forskellige grenstrømskapaciteter kan tilpasses i henhold til belastningskravene, hvilket forenkler højspændingskabelledninger og reducerer konstruktionens kompleksitet.

3. Høj beskyttelsesgrad

Shangming kan tilpasse udendørs grenkasser med IP54/IP65-beskyttelsesklassificeringer baseret på faktiske miljøforhold, modstå regn, støv, ultraviolet stråling og korrosive miljøer og tilpasses til langvarig drift i høje temperaturer, lave temperaturer og fugtige miljøer.

4. Modulær struktur

Vores forgreningsbokse har en kompakt struktur, klare ledninger og kort installationstid på stedet, hvilket sparer tid sammenlignet med traditionelle kabelbrønde. Installationsmuligheder omfatter vægmontering, gulvmontering eller beslagsmontering. Vedligeholdelse og udvidelse er enkle, hvilket forbedrer driftseffektiviteten.

5. Lang levetid og lave vedligeholdelsesomkostninger

Fordi vi har valgt meget vejrbestandige og korrosionsbestandige materialer, forlænges produktets levetid effektivt. Det forseglede design forhindrer støv, fugt og skadedyr i at trænge ind, hvilket resulterer i minimal daglig vedligeholdelse og lave driftsomkostninger.

Sammenligning af højspændings- og lavspændingskabelfordelingsbokse

FAQ

Sp.: Hvis spændingsindikatoren på kabinettets overflade er slukket, kan jeg så se, om kredsløbet er løbet tør for strøm?

A: Absolut ikke. Spændingsindikatoren er kun til supplerende reference. En ikke-lysende indikator kan skyldes en beskadiget indikator, en defekt sensor eller en sprunget sikring. Før enhver drift skal der bruges en højspændingstester med den passende spændingsmærke til test på stedet.

Q: Hvad skal jeg gøre, hvis jeg hører en let hvæsende lyd fra kabinettet under inspektion?

A: Anmod straks om et strømafbrydelse til inspektion. Hvæsen er normalt et tegn på delvis udledning, hvilket indikerer, at den indvendige isolering kan være revnet, eller der kan være skabt en udledningsvej på grund af forkert installation. Hvis det ikke behandles med det samme, kan dette hurtigt eskalere til en fase-til-fase kortslutning eller endda få kabinettet til at eksplodere.

Q: Hvordan vælger jeg mellem SF6 isolering og solid isolering?

A: SF6-isolering: Ekstremt moden teknologi med stærke lysbueslukningsevner, men involverer drivhusgasemissioner og kræver regelmæssig trykmålerovervågning.

Solid isolering: Gasfri beskyttelse, mere miljøvenlig, velegnet til områder med ekstremt høje miljøkrav eller højhøjdeområder, hvilket forhindrer interne luftbobler.
