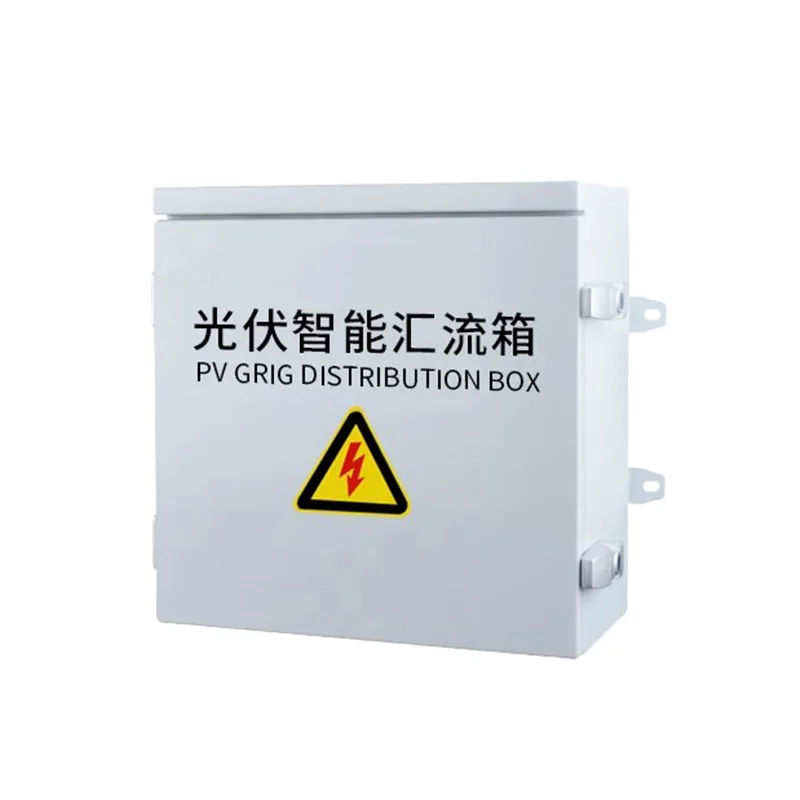

Fotovoltaisk kombinationsboks

Shangming er en højkvalitets fotovoltaisk kombinationsboksproducent fra Kina. Vi har vores egen fabrik med over 5 produktionslinjer, og standardspecifikke produkter er let tilgængelige for køb med hurtig levering. Tilpasning er også vores styrke; kontakt os for at drøfte løsninger og indhente et gratis tilbud.

Hvorfor er der brug for fotovoltaiske kombinationsbokse?

I et mellemstort til stort solcelleanlæg er der typisk hundredvis eller endda tusindvis af solpaneler. Hvis hvert panel var direkte forbundet til inverteren, ville det forårsage mange problemer. For det første ville ledningerne være rodet, hvilket i høj grad øger konstruktionsbesværet, og forbruget af en stor mængde DC-kabel ville øge omkostningerne betydeligt.

Samtidig ville tabene stige, og transmission af små strømme over lange afstande ville resultere i betydelige spændingsfald. Senere ville vedligeholdelse også blive et udfordrende problem, da det ville være svært hurtigt at lokalisere defekte strenge.

Det er her, kombinationsbokse kommer ind og løser disse problemer. De fungerer som et transportknudepunkt, der konvergerer de små vandløb til et samlet output.

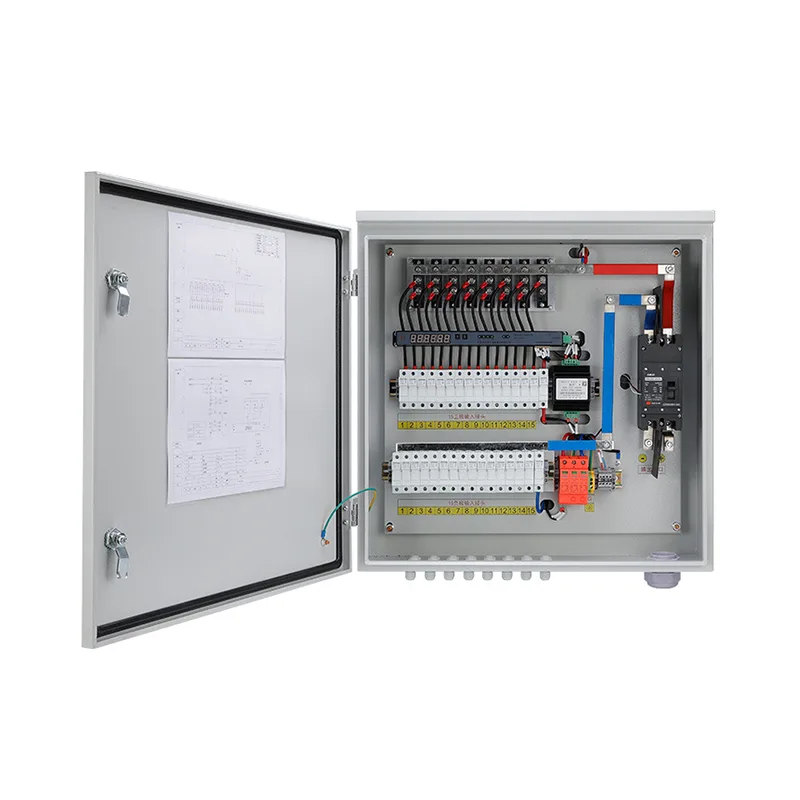

Modulsammensætning

Kernefunktioner

Strømopsamling: Den fotovoltaiske kombinationsboks udsender centralt DC-strømmen fra flere fotovoltaiske moduler, hvilket reducerer antallet af DC-kabler og sænker systemets kompleksitet og omkostninger.

Systembeskyttelse: Kombinationsboksen giver overstrøm, kortslutning, omvendt forbindelse og overspændingsbeskyttelse for hver streng og den samlede udgang, hvilket forhindrer fejleskalering.

Sikkerhedsisolering: En DC-frakoblingskontakt muliggør hurtig frakobling under vedligeholdelse eller fejl, hvilket forbedrer driftssikkerheden.

Driftsovervågning: Hvis der vælges en intelligent model, er realtidsovervågning af strengstrøm, spænding, temperatur og lynbeskyttelsesstatus mulig, hvilket letter fejllokalisering og ydelsesanalyse.

Hovedtyper

Forskellige typer fotovoltaiske (PV) kombinationsbokse varierer i installationsplacering, spændingsniveau og intelligensniveau i et system, svarende til forskellige applikationsscenarier.

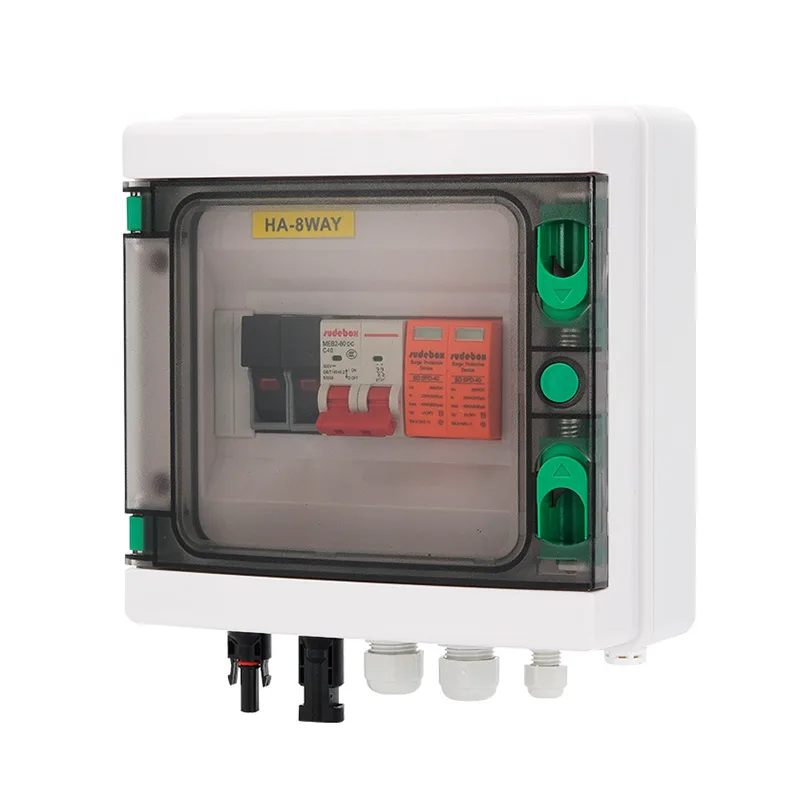

1. DC Combiner Box

Mest almindeligt i PV-kraftværker, installeret mellem PV-moduler og DC-inverteren.

Funktion: Kombinerer DC-strømmen fra flere PV-strenge og sender den til en centraliseret inverter.

Kernekonfiguration: Inkluderer DC-sikringer, DC-afbrydere og SPD'er.

Gældende scenarier: Storskala jordmonterede kraftværker, centraliserede PV-systemer.

2. AC Combiner Box

Anvendes primært i systemer, der anvender strenginvertere. Den er installeret mellem AC-udgangssiden af ​​inverteren og step-up transformeren.

Funktion: Kombinerer AC-effekten fra flere strenginvertere.

Kernekonfiguration: AC-afbrydere, AC-overspændingsbeskyttere, afbryderkontakter; nogle kan også omfatte en energimåler.

Gældende scenarier: Kommercielle og industrielle tagterrasser, jordmonterede kraftværker ved hjælp af distribuerede invertere.

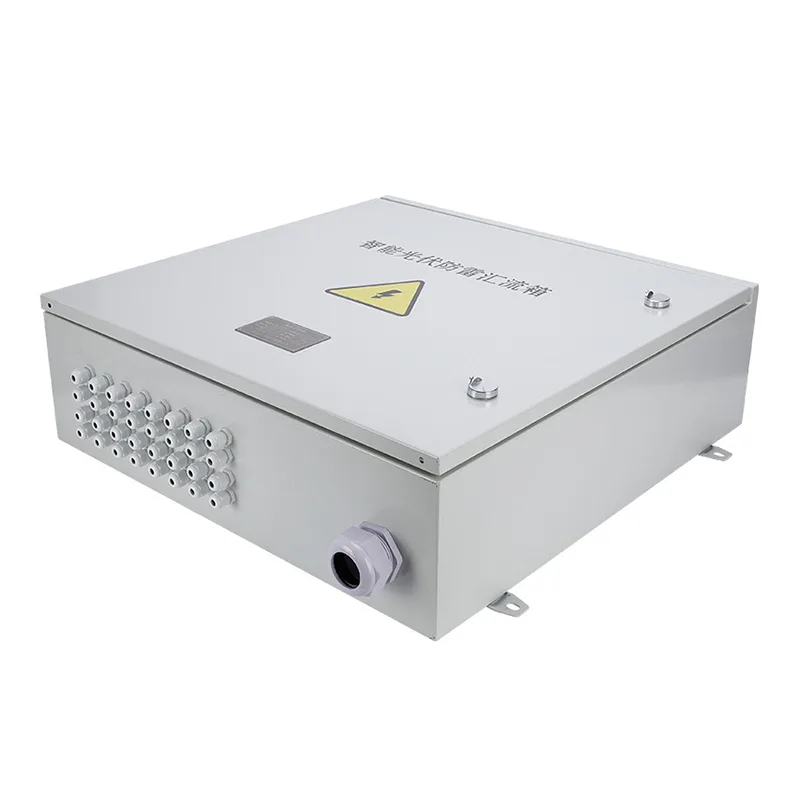

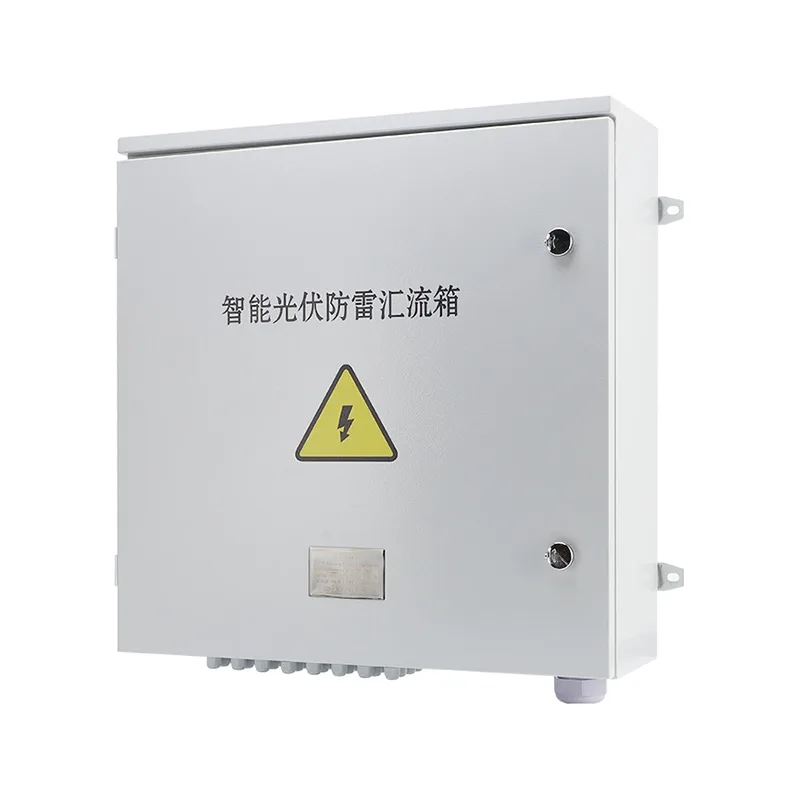

3. Intelligent Combiner Box

Denne type boks tilføjer et overvågningsmodul til den grundlæggende kombinationsboks og er i øjeblikket det almindelige valg for mellemstore til store kraftværker.

Funktioner: Ud over at kombinere strøm kan den overvåge strømmen af ​​hver indgående linje, total spænding, intern temperatur og overspændingsbeskyttelsesstatus i realtid.

Tekniske fordele: Gennem dataupload kan vedligeholdelsespersonale fjernafgøre, hvilke solpaneler der er skyggefulde eller beskadigede, hvilket muliggør præcis vedligeholdelse.

Garanti og eftersalgsservice

Shangming Factory yder kvalitetssikring, specifikt 1 års garanti på kundetilpassede produkter og 2 års garanti på standardprodukter. Garantien dækker skabets materialefejl, komponentfejl (ved normal brug) og fremstillingsprocesproblemer. Skader forårsaget af forkert installation, misbrug, naturkatastrofer eller uautoriserede ændringer er ikke dækket.

I tilfælde af eftersalgsproblemer, vil vi håndtere dem i henhold til følgende proces: Rapporter problemet (giv billeder/videoer af fejlen og ordrenummer) → Teknisk team reagerer inden for 4 timer → Fjerndiagnose (gratis vejledning om justering af parametre eller udskiftning af små komponenter; gratis reservedele inden for garantiperioden) → Hvis problemet ikke kan løses på stedet, vil produktet blive løst, eller en motor vil blive løst, reparation/udskiftning (omkostninger inden for garantiperioden afholdes af os); i nødstilfælde kan erstatningsprodukter leveres først for at minimere kundetab.
