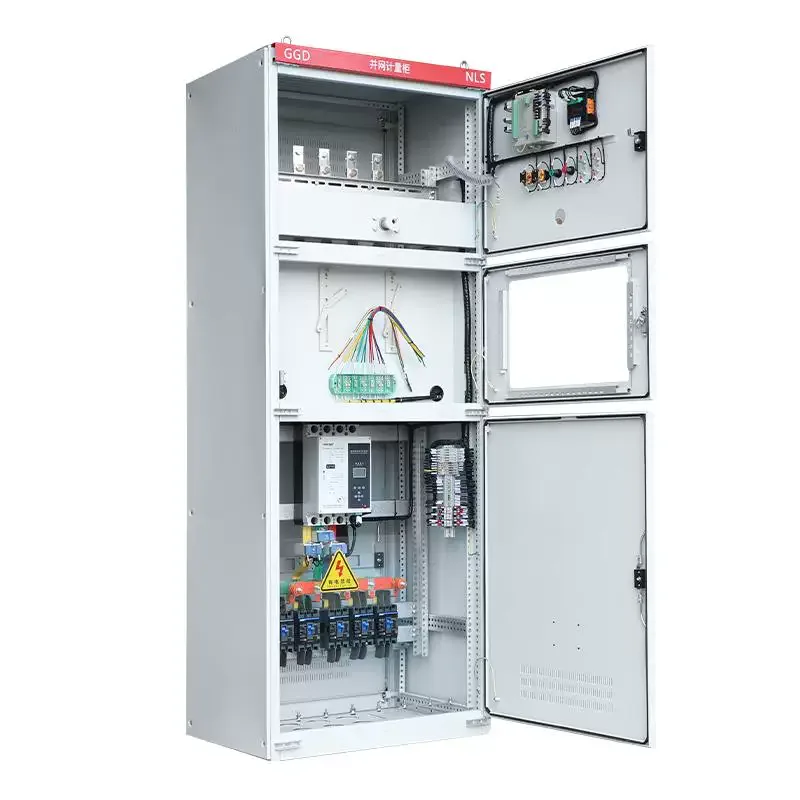

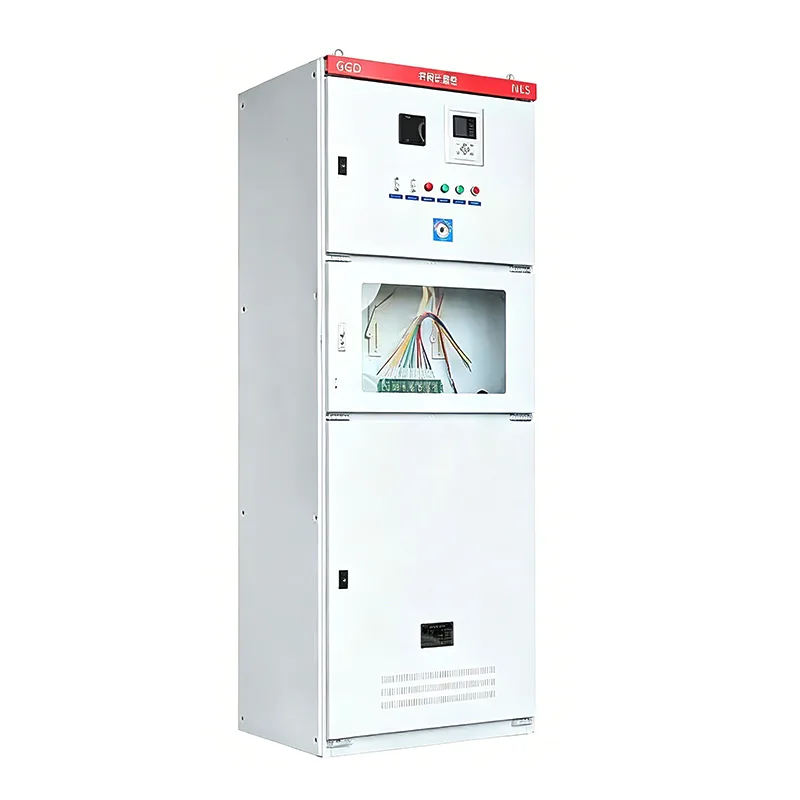

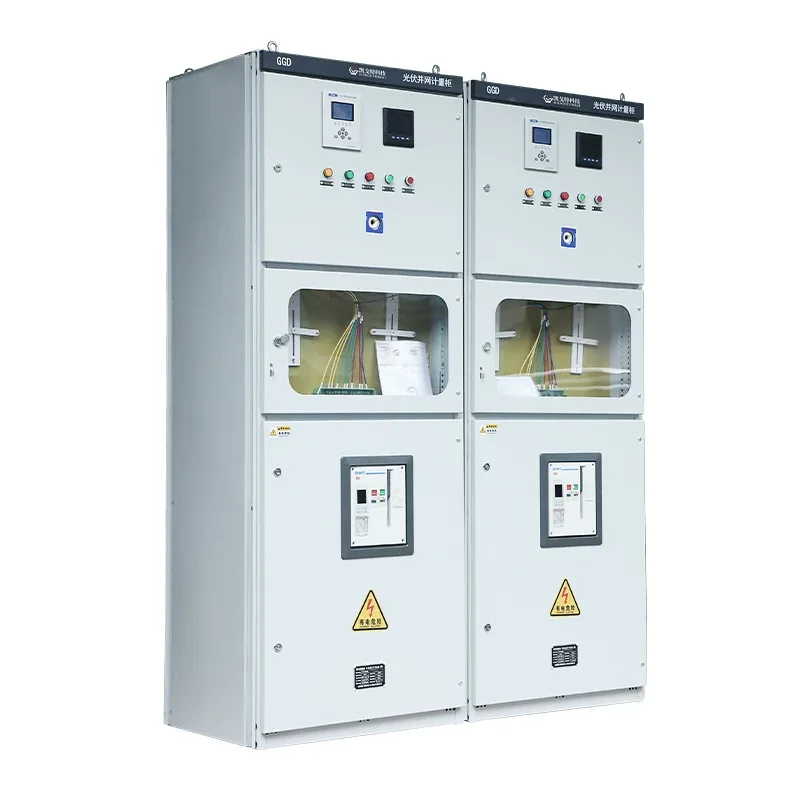

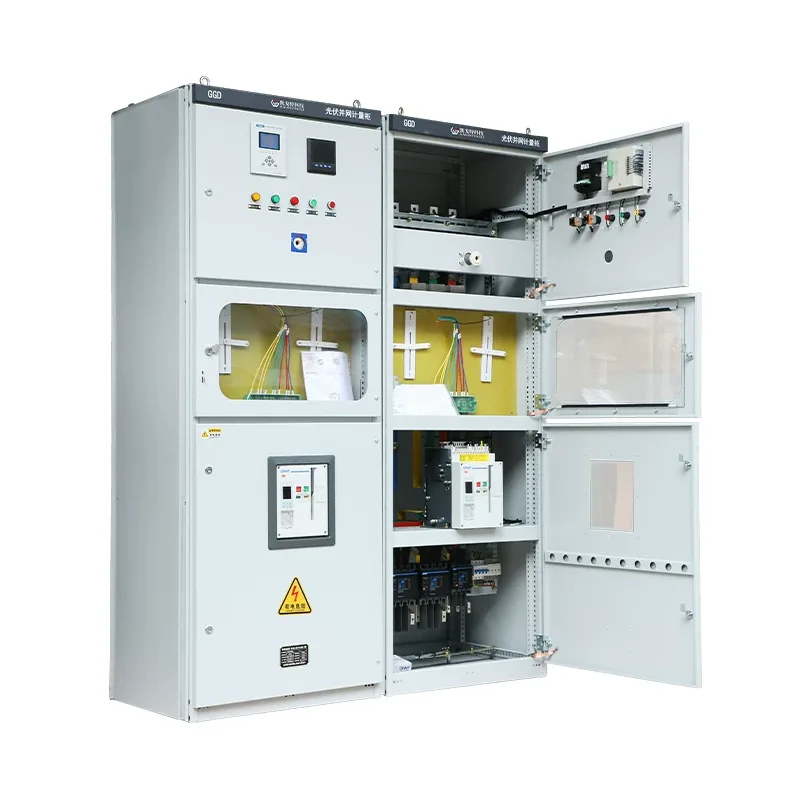

Fotovoltaisk netforbundet kabinet

Fotovoltaiske netforbundne kabinetter spiller en afgørende rolle i beskyttelse, måling, isolering, anti-ø-udveksling og dataudveksling. De er designet og fremstillet af den professionelle producent Shangming. Vi tilbyder en garanti og vil levere komplet dokumentation og certificering med din ordre.

Hvad er funktionerne af et fotovoltaisk netforbundet kabinet?

Strømopsamling: Det PV-nettilsluttede kabinet samler AC-effekten fra en eller flere strenginvertere.

Sikkerhedsisolering: Når nettet er under vedligeholdelse, eller solcelleanlægget fejler, afbryder det fysisk strømforsyningen via afbrydere eller afbryderkontakter, hvilket sikrer sikkerheden for personale og udstyr.

Beskyttelsesfunktioner: Det PV-netforbundne kabinet har beskyttelse mod overstrøm, overspænding, underspænding og frekvensanomalier. Vigtigst af alt har den anti-ø-beskyttelse, der automatisk afbryder nettilslutningspunktet, når hovednettet ikke forhindrer omvendt kraftoverførsel og potentielt elektrisk stød til vedligeholdelsespersonale.

Måling og overvågning: Udstyret har en indbygget elmåler, typisk en tovejsmåler, der registrerer både den producerede og forbrugte elektricitet.

Forskellen mellem et fotovoltaisk netforbundet kabinet og en fotovoltaisk kombinationsboks

Forholdsregler ved installation

Ved installation af et solcelle-nettilsluttet skab bør det monteres så tæt som muligt på transformatoren eller hovedfordelingsskabet. Kortere kabler resulterer i mindre spændingsfald. Hvis kablet er for langt, vil spændingen ved nettilslutningspunktet stige under spidseffektproduktion, hvilket udløser inverterens overspændingsbeskyttelse og forårsager hyppige udløsninger.

For udendørs nettilsluttede bokse er installation i direkte sollys strengt forbudt. Høje temperaturer kan få afbryderen til at udløse termisk, hvilket fører til falsk udløsning. Vi anbefaler at vælge en placering på en bygnings nordvæg eller at installere et solsejl.

Sørg for, at der er mindst 800 mm-1000 mm betjeningsplads tilbage foran kabinettet for at sikre, at operatøren hurtigt kan dreje afbryderkontakten i en nødsituation.

FAQ

Sp: Hvorfor udløses afbryderen i det nettilsluttede kabinet uventet under spidsbelastning ved middagstid?

A: Årsager, der skal undersøges:

Netoverspænding: Dette er den mest almindelige årsag. Solenergiproduktionen er stærkest ved middagstid, og hvis det omgivende elforbrug er lavt, vil spændingen ved nettilslutningspunktet blive hævet. Når spændingen overstiger den beskyttelsesgrænse, der er indstillet af det nettilsluttede skab, vil skabet automatisk udløses.

Temperaturudløsning: Dårlig varmeafledning i det nettilsluttede skab. Høj strøm ved middagstid får kabinettets indvendige temperatur til at blive for høj, hvilket fører til fejlfunktion af afbryderens termiske beskyttelse.

Uhensigtsmæssig indstilling: Afbryderens indstillingsstrøm er for tæt på inverterens maksimale udgangsstrøm.

Løsninger: Tjek spændingsregistreringerne. Hvis netspændingen er for høj, skal du kontakte strømforsyningskontoret for at sænke transformatorhanen eller justere beskyttelsesindstillingerne.

Q: Hvad er konsekvenserne, hvis overspændingsbeskytteren i det nettilsluttede kabinet er defekt og ikke udskiftes?

A: Det vil ikke påvirke strømproduktionen på kort sigt, men det vil miste lynbeskyttelse. Solenergianlæg er for det meste placeret på åbne tage, hvor lyninduktion er ekstremt hyppig. I tilfælde af induceret lyn kan højspænding direkte trænge ind i det nettilsluttede kabinet og komme ind i inverteren, hvilket får komponenter til en værdi af hundredtusindvis af yuan til at brænde ud.

Vi anbefaler, at hvis SPD-statusvinduet bliver rødt, skal det udskiftes med det samme.

Spørgsmål: Kan et almindeligt lavspændingsfordelingsskab bruges til at erstatte det dedikerede fotovoltaiske nettilsluttede kabinet?

A: Nej, det kan ikke udskiftes direkte. Almindelige distributionsskabe mangler tovejsmåling, anti-ø-beskyttelseslogik og underspændingsudløsningsfunktionalitet.

Strømforsyningskontoret vil fokusere på at inspicere disse solcellespecifikke komponenter under accepttest. Hvis der foretages en tvungen udskiftning, vil projektet mislykkes.
