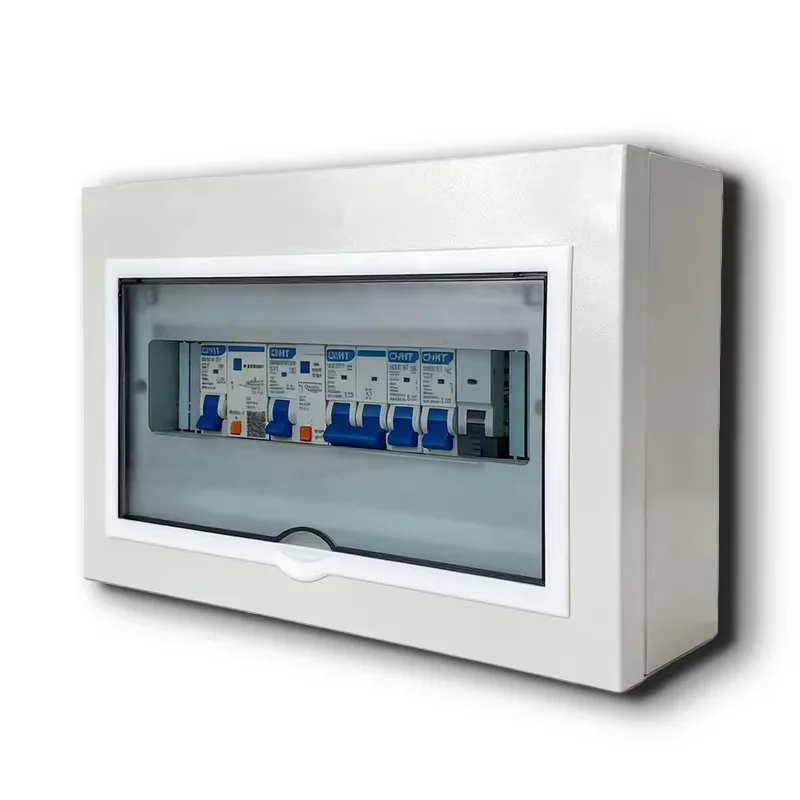

Kompakt Multi-Circuit Distribution Box kabinet

Shangming er en professionel producent af kompakte multi-kredsløbs distributionsbokse, der tilbyder fabriksdirekte salg og leverer skræddersyede løsninger og omfattende eftersalgsservice. Dette produkt er velegnet til miljøer med begrænset installationsplads og har en kompakt størrelse og et internt kredsløbslayout med høj tæthed, hvilket muliggør sikker flerkredsstrømfordeling i trange områder og eliminerer behovet for flere eksterne enkeltkredsløbsbokse.

Kerne fordele

Hvis du ønsker miniaturiseret, modulær og intelligent strømfordeling til dit projekt, er kompakte flerkredsfordelingsbokse mere velegnede end traditionelle enkeltkredsbokse eller store distributionsskabe.

1. Pladsbesparelse

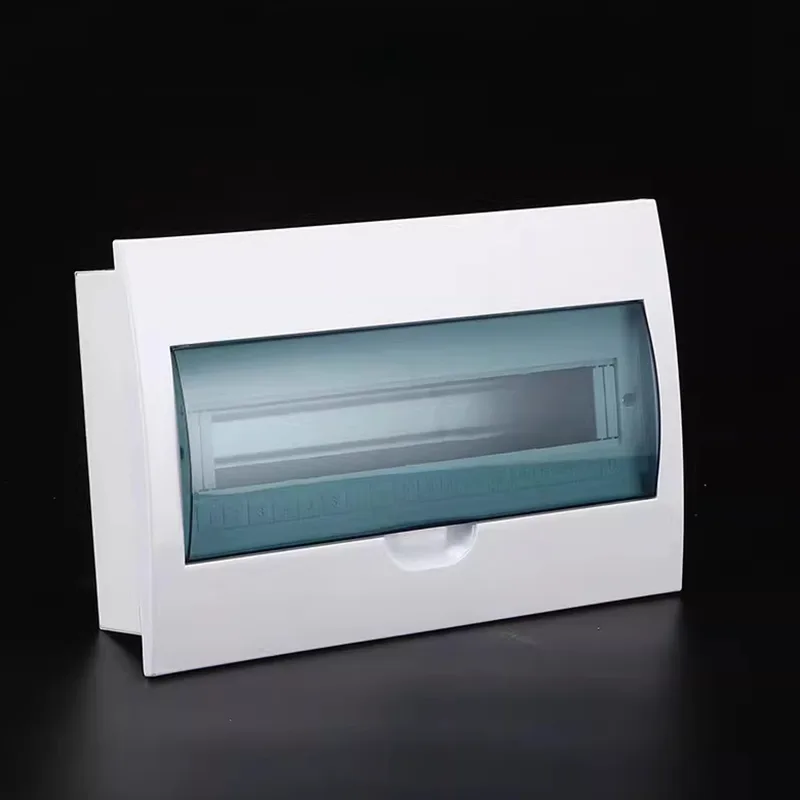

Kompakte distributionsbokse har et tyndt design med en standarddybde på kun 70-100 mm, der let kan indlejres i lette skillevægge, møbelbagpaneler, udstyrshuse eller smalle elektriske skakter, hvilket optager minimal plads.

Inden for trange rum sparer den høje kredsløbstæthed, der integrerer 8-24 miniatureafbrydere, over 60 % af installationspladsen sammenlignet med fordeling af flere enkeltkredsløbsbokse.

Hvis det er nødvendigt, kan vi tilpasse konfigurationer, der understøtter parallel udvidelse, hvilket giver mulighed for horisontale kombinationer for at danne større kapacitetsdistributionsenheder.

2. Sikkerhed

Shangmings distributionsbokse er lavet af metal af høj kvalitet, med muligheder for galvaniseret stål eller 304 rustfrit stål, hvilket effektivt undertrykker spredningen af ​​brand.

Hvert kredsløb er udstyret med uafhængig overbelastnings- og kortslutningsbeskyttelse, hvilket sikrer præcis fejlisolering.

Bred IP-beskyttelsesklassificeringsdækning:

Indendørs brug: IP20–IP40, beskytter mod fingerkontakt og faste fremmedlegemer.

Udendørs eller fugtigt miljø Anvendelse: IP54 metalhus, støvtæt og stænktæt, velegnet til badeværelser, altaner, udendørs udstyrskasser mv.

3. Nem installation og vedligeholdelse

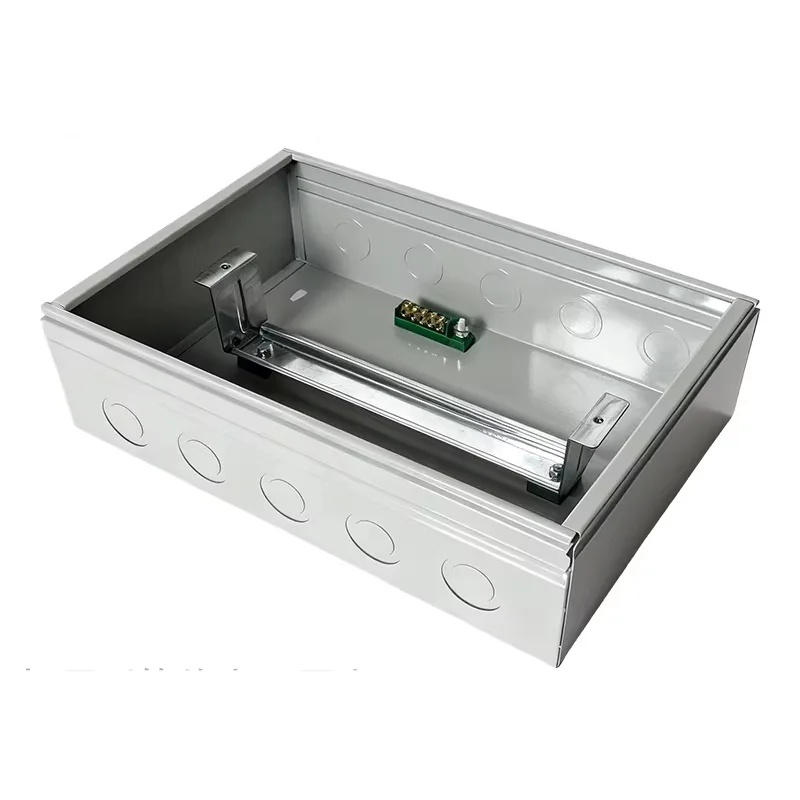

Compact Multi-Circuit Distribution Box kabinet leveres forudinstalleret med standardiserede DIN-skinner. Vi bruger almindelige afbrydere (Schneider Electric, ABB osv.) til direkte montering, hvilket eliminerer behovet for boring eller skruer.

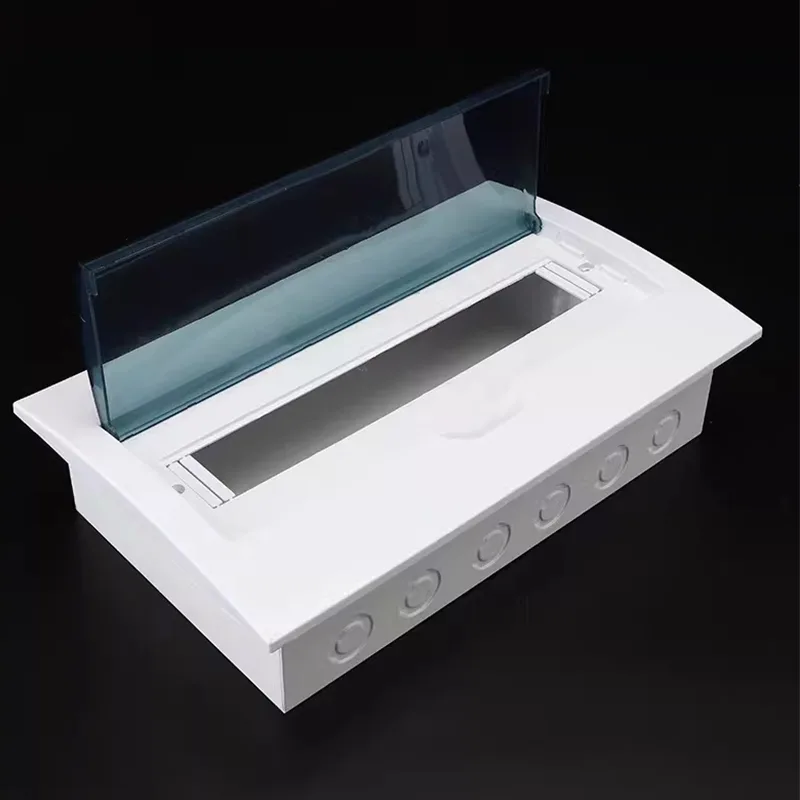

Φ20/25 mm knockout-huller er tilvejebragt på toppen, bunden og bagsiden til multi-retningsbestemt kabelindgang og -udgang, der kan rumme forskellige ledningsveje.

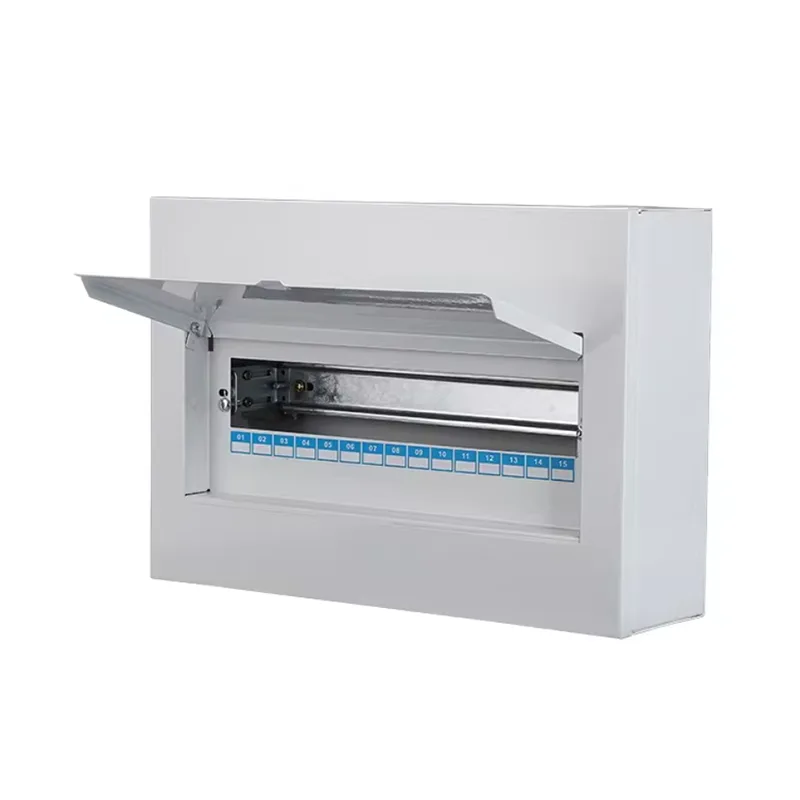

Døren har et snap-on eller hængslet design, der giver mulighed for enhåndsåbning. Kredsløbsmærkningsområder findes på indersiden af ​​døren eller panelet, som understøtter trykte eller håndskrevne anmærkninger.

4. Fuld tilpasning tilgængelig

Tilgængelige materialer: Jern, galvaniseret plade, 201 rustfrit stål, 304 rustfrit stål.

Ikke-standard størrelsesstøtte: Vi tilbyder fuld tilpasning af bredde, højde og dybde for at matche specialudstyrsåbninger eller bygningsvægtykkelser.

Funktionelle moduler: Kan forudinstalleres med overspændingsbeskyttere, smartmålere, fjernbetjeningsmoduler, USB-stik mv.

Tilpasning af udseende: Understøtter RAL-farvesprøjtning, børstet rustfrit stålfinish og logotryk, der integreres i avancerede interiørdesignstile.

Hvordan bestemmer man det nødvendige antal kredsløb?

Du kan støde på dette spørgsmål under udvælgelsesprocessen. Shangming giver en tre-trins metode til indledende vurdering.

1. Opdel kredsløb efter funktionsområde

Dette er den mest grundlæggende statistiske metode. En standard moderne konfiguration anbefaler typisk at adskille højeffektenheder fra generelle elektriske kredsløb:

● Lyskredsløb: Mindst 1-2 kredsløb anbefales, kontrolleret efter område for at undgå en kortslutning i ét område, der forårsager mørke i hele huset.

● Generelle udsalgssteder: Tildel efter antallet af rum, typisk et kredsløb for hver 3-5 rum.

● Dedikerede højeffektkredsløb: Dette er afgørende. Klimaanlæg, vandvarmere, ovne, opvaskemaskiner, tørretumblere osv., med en nominel effekt ≥1,5 kW, skal hver optage et uafhængigt kredsløb.

● Køkken og badeværelse: På grund af det fugtige miljø og koncentrerede apparater anbefales det at installere et separat fejlstrømskredsløb (RCD).

2. Beregn modulbredde

Vi bruger "Way" eller "Module" til at måle kapacitet.

1 modul = 18 mm (dvs. bredden af ​​en enkelt-polet afbryder MCB).

RCCB/RCBO: Optager typisk 2 moduler, dvs. 36 mm.

Hovedafbryder: Optager typisk 2-4 moduler.

Beregningsformel: Samlet antal nødvendige moduler = (Antal enkeltpolede omskiftere x 1) + (Antal dobbeltpolede/residualstrømafbrydere x 2) + (Hovedafbryder x 2/4)

3. 20 % reservationsprincip

Fyld aldrig fordelerboksen helt op; at efterlade plads til fremtidig ekspansion er en industristandard. Så hvorfor forlade plads?

Fremtidig udvidelse: Når du tilføjer overvågning, smart home-systemer eller nye apparater i fremtiden, behøver du ikke at udskifte hele boksen.

Varmeafledningsplads: I en kompakt multikredsløbsboks hjælper reserveret plads med luftkonvektion, hvilket reducerer risikoen for, at afbrydere udløses på grund af overophedning.

Anbefaling: Hvis du beregner, at du har brug for 10 kredsløb, skal du vælge en 12-kreds boks; hvis du regner ud at du skal bruge 18 kredsløb, så vælg en 24 kredsløbsboks.

Typisk scenariereferencetabel

Shangming Electric understøtter dit præcise modelvalg. Vi tilbyder:

Gratis rådgivning om kredsløbslayout: Send os din udstyrsliste, og vi vil anbefale passende kabinetmodeller.

Flere modulære kombinationer: Standardstørrelser inkluderer 12, 18, 24 og 36 moduler; ikke-standard tilpasning er også understøttet.

Forinstalleret DIN-skinne + afbrydermulighed: Formonteret i henhold til din kredsløbsplan, klar til brug ved ankomst.
