Hvordan enkeltdørs vægmonteret elektrisk kabinet understøtter smart bygningsvækst

Smarte bygninger ændrer, hvordan eldistribution, belysning, varme, ventilation, adgangskontrol og energiovervågningssystemer organiseres. Efterhånden som disse funktioner bliver mere og mere indbyrdes forbundet, skal den fysiske infrastruktur, der understøtter dem, rumme flere kontrolenheder, kommunikationsgrænseflader og elektriske kredsløb inden for stadig mere begrænsede bygningsrum. Elektriske indkapslinger forbliver derfor en vigtig del af smart bygningsdesign, der giver en defineret placering for elektriske komponenter, mens de understøtter udstyrsbeskyttelse, vedligeholdelsesadgang og systemorganisation.

Smart bygningsudvikling omformer elektrisk infrastruktur

Moderne bygningsautomatisering afhænger af koordinering mellem systemer, der traditionelt er designet og drevet separat. Lysstyringer, HVAC-udstyr, adgangskontrolenheder, brandsikkerhedsgrænseflader og energistyringssystemer kan udveksle oplysninger gennem bygningsadministrationsplatforme. Denne integration øger betydningen af ​​klart strukturerede elektriske installationer, især i kommercielle bygninger, kontorer, boligkomplekser, hospitaler og industrifaciliteter.

The transition does not simply involve adding more digital devices. It also requires careful consideration of power distribution, control wiring, equipment separation, heat dissipation, and access for inspection. Elektriske komponenter skal arrangeres, så installationsteams kan identificere kredsløb, spore forbindelser og udføre vedligeholdelse uden unødigt at forstyrre tilstødende systemer.

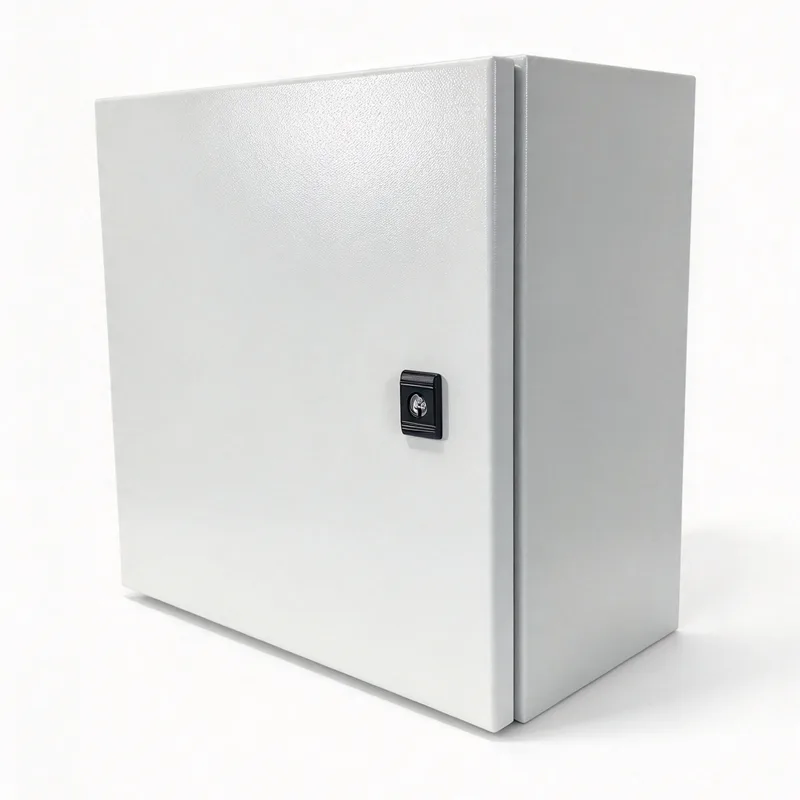

Inden for denne sammenhæng erEnkeltdørs vægmonteret elektrisk kabinetrepræsenterer et praktisk kapslingsformat til installationer, hvor elektrisk udstyr eller kontroludstyr har brug for et dedikeret, tilgængeligt hus uden at optage værdifuld gulvplads. Its suitability depends on the equipment dimensions, installation environment, protection requirements, and planned system expansion.

Vægmonteret installation afhjælper pladsbegrænsninger

Space utilization is a recurring consideration in smart building projects. Elektrisk udstyr skal muligvis installeres i servicekorridorer, udstyrsrum, brugsområder, anlægsrum og udpegede vægrum i nærheden af ​​de systemer, det styrer. Gulvstående skabe kan være passende til større installationer, men mindre distributions- og kontrolarrangementer kan have gavn af vægmonteret konstruktion.

Montering af et kabinet på en passende væg kan bevare gulvpladsen og etablere en ensartet placering for elektrisk udstyr. I bygninger med flere kontrolzoner kan et distribueret arrangement også forkorte visse ledningsruter og gøre lokal inspektion mere bekvem. Disse fordele er ikke automatiske: kabelføring, adgangsafstande, strukturel støtte og behovet for at nå interne komponenter skal evalueres for hver installation.

En enkeltdørskonfiguration giver et ligetil adgangspunkt til det medfølgende udstyr. Åbningsretningen, den tilgængelige arbejdsafstand, hængselsarrangementet og dørfastholdelsesmekanismen kan påvirke, hvor let teknikere inspicerer terminaler, udskifter komponenter eller verificerer kredsløbsidentifikation. Disse praktiske detaljer bliver især relevante, hvor skabe er installeret i snævre serviceområder eller sammen med andre bygningssystemer.

Beskyttelse af udstyr forbliver centralt for tilsluttede bygninger

Forbindelse reducerer ikke behovet for fysisk beskyttelse. Controllere, relæer, kredsløbsbeskyttelsesenheder, klemrækker, strømforsyninger og kommunikationskomponenter kan blive påvirket af støv, fugt, utilsigtet kontakt, vibrationer eller temperaturændringer. Et kabinet hjælper med at etablere en fysisk grænse omkring disse komponenter, men beskyttelsesniveauet afhænger af dets konstruktion og verificerede miljøklassificering.

Indkapslingsmaterialet, dørtætningen, kabelindføringsarrangementet, monteringsmetoden og ventilationsdesignet har alle indflydelse på egnetheden til et bestemt sted. En installation i et rent indendørs el-rum giver andre forhold end i et fugtigt brugsrum, et støvet planterum eller et udsat udendørsområde. Den specificerede indtrængningsbeskyttelsesgrad bør derfor svare til de faktiske forhold på stedet i stedet for at blive antaget ud fra kabinettets udseende.

Termisk styring er en anden vigtig overvejelse. Smarte bygningsstyringer kan kombinere flere strømforsyninger, switch-enheder, kommunikationsmoduler og andre varmegenererende komponenter i en begrænset mængde. Hvis varmen ikke kan spredes tilstrækkeligt, kan de interne temperaturer stige og påvirke komponentens ydeevne eller levetid. Udstyrsbelastning, kabinetdimensioner, omgivelsestemperatur, afstand og ventilationsbestemmelser bør vurderes sammen under design.

Integration kræver mere end fysisk bolig

En smart bygningsindhegning skal imødekomme de fysiske og elektriske krav til de enheder, der er installeret inde i den. Netværksstyrede controllere kan kræve kommunikationskabler, mens switching-udstyr og strømforsyninger har brug for passende størrelse ledere og passende terminalarrangementer. Designere skal tage højde for kabelbøjningsradius, ledningskanaler, lederadskillelse, jordforbindelse, identifikationsmærker og sikker adgang til tilslutningspunkter.

DeEnkeltdørs vægmonteret elektrisk kabinetcan provide a defined structure for organizing these elements, but the enclosure alone does not make an installation intelligent or compliant. Automatiseringsevnen kommer fra de udvalgte kontrolenheder, kommunikationsarkitektur, software, sensorer og integration med det bredere bygningsstyringssystem. The housing supports this arrangement by protecting and organizing its physical components.

Planlægning for fremtidige ændringer er lige så vigtig. Bygningssystemer kan senere inkorporere yderligere tilstedeværelsessensorer, energimålere, belysningskredsløb eller kommunikationsgrænseflader. At efterlade passende intern plads og give et klart ledningslayout kan gøre ændringer lettere. Udvidelsen skal dog forblive inden for kabinettets fysiske kapacitet, elektriske mærker, termiske grænser og gældende sikkerhedskrav.

Standarder og verifikationsvejledning Valg af kabinet

Elektrisk sikkerhed og monteringsverifikation bør overvejes sammen med installationsvenlighed. IEC 61439-serien omhandler lavspændingskoblings- og kontrolenheder, herunder konstruktion, tekniske karakteristika og verifikationskrav. IEC 61439-3:2024 omhandler specifikt distributionstavler beregnet til at blive betjent af almindelige personer inden for dets definerede anvendelsesområde. Hvorvidt en bestemt installation falder ind under disse krav, afhænger af udstyrets konfiguration og påtænkte anvendelse.

An enclosure should not be described as compliant with an assembly standard solely because it is used to house electrical components. The complete assembly, its intended use, and the relevant verification requirements must be evaluated. Konstruktører bør også overveje gældende lokale elektriske regler, jordforbindelsesarrangementer, overstrømsbeskyttelse, arbejdsafstande og installationsinstruktioner.

For smarte bygninger er dokumentation især nyttig, fordi flere systemer kan installeres, ændres og vedligeholdes af forskellige tekniske teams. Tydelige kredsløbsplaner, komponentetiketter, ledningsdiagrammer og vedligeholdelsesregistreringer kan reducere uklarhed under fejlfinding. Konsekvent dokumentation hjælper også med at skelne elektriske strømkredsløb fra lavspændingskontrol- og kommunikationsforbindelser.

Vedligeholdelse og Livscyklusplanlægning Influerer Design

Bygningsautomatiseringsudstyr forventes at forblive tilgængeligt i hele et anlægs levetid. Sensorer kan tilføjes, controllere udskiftes, kommunikationsmoduler opdateres og elektriske forbindelser inspiceres i takt med, at systemerne udvikler sig. Et kabinetlayout, der understøtter klar identifikation og sikker adgang, kan forenkle disse opgaver, selvom vedligeholdelsesresultater også afhænger af installationskvalitet og dokumentation.

Placeringen af ​​indhegningen bør afspejle både driftsadgang og miljøeksponering. Teknikere har brug for tilstrækkelig plads til at åbne døren og udføre autoriseret arbejde, mens installationen skal undgå at blokere nødruter, udstyrsbevægelser eller andre bygningstjenester. Kabelindføringer bør arrangeres for at begrænse unødvendig belastning og bevare det tilsigtede niveau af miljøbeskyttelse.

Livscyklusplanlægning involverer også valg af materialer og finish, der passer til installationsmiljøet. Korrosionseksponering, rengøringsprocedurer, fugt og potentiel mekanisk påvirkning kan påvirke langsigtet egnethed. For bygninger med skiftende belægnings- eller kontrolkrav kan evnen til at inspicere og ændre det interne arrangement være lige så vigtig som det første installationsfodaftryk.

Kompakte kabinetter har en defineret rolle i Smart Building Growth

Udbygningen af ​​bygningsautomatisering øger betydningen af ​​koordineret elektrisk infrastruktur, fra centralt distributionsudstyr til mindre kontrolpunkter, der betjener individuelle zoner. Vægmonterede kabinetter kan understøtte denne arkitektur, hvor lokalt udstyr har brug for organiseret bolig og bekvem adgang, forudsat at installationsbetingelserne og komponentkravene er passende.

DeEnkeltdørs vægmonteret elektrisk kabinetforstås bedst som ét element i et bredere elektrisk design frem for en selvstændig smart bygningsteknologi. Dens praktiske værdi afhænger af passende dimensionering, beskyttelsesklassificeringer, termiske overvejelser, ledningsorganisering og kompatibilitet med det installerede udstyr. Efterhånden som forbundne bygninger fortsætter med at integrere strøm-, kontrol- og overvågningsfunktioner, forbliver disse grundlæggende indkapslingskrav tæt forbundet med systemsikkerhed, vedligeholdelse og langsigtet driftsfleksibilitet.
