Hvorfor enkeltdørs vægmonterede elektriske kabinetter er vigtige i moderne strømdistribution

Moderne strømfordelingssystemer skal kunne rumme skiftende elektriske belastninger, stadig mere distribueret kontroludstyr og skærpede krav til sikker drift og vedligeholdelse. Kommercielle bygninger, industrianlæg, infrastrukturprojekter og automatiserede produktionslinjer er alle afhængige af elektrisk udstyr, der kan installeres, tilgås og vedligeholdes inden for klart organiserede layouts. Efterhånden som disse systemer udvikler sig, forbliver kabinetdesign en vigtig del af planlægningen af ​​elektrisk infrastruktur.

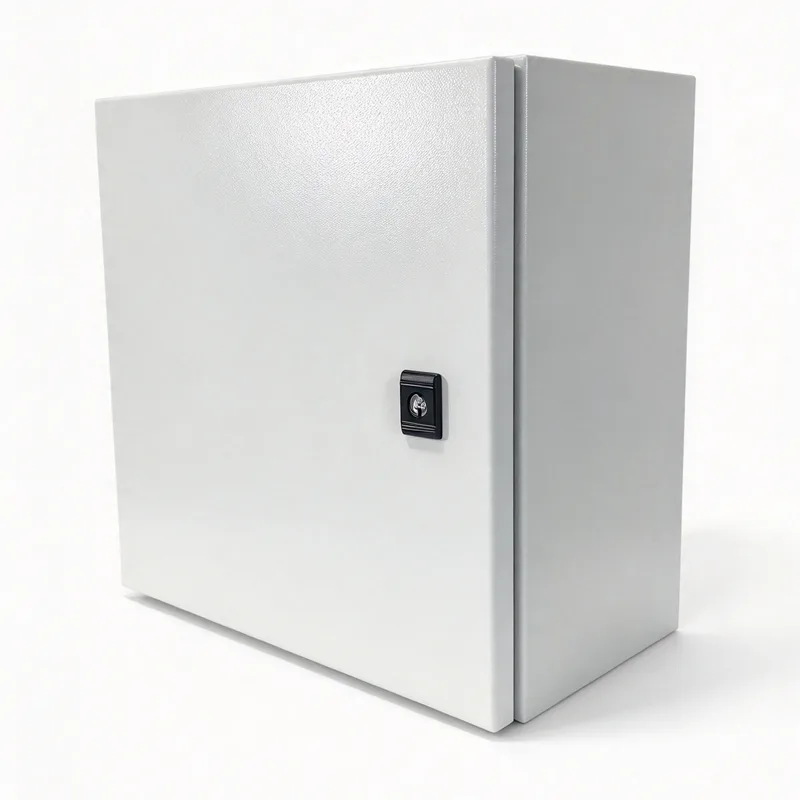

Selvom elektriske kabinetter ofte betragtes som sekundære i forhold til afbrydere, kontaktorer, klemrækker og kontrolenheder, påvirker deres struktur direkte udstyrsarrangement, ledningsadgang, miljøbeskyttelse og vedligeholdelsesprocedurer. DeEnkeltdørs vægmonteret elektrisk kabineter et skabsformat, der bruges, hvor elektriske komponenter kræver dedikeret huse uden gulvpladskravene til et større skab.

Ændring af krav i moderne strømdistribution

Strømdistribution er ikke længere begrænset til at levere elektricitet fra et centralt forsyningspunkt til downstream-kredsløb. Mange installationer inkorporerer nu lokale fordelingstavler, motorstyringer, overvågningsenheder, kommunikationsgrænseflader og automationsudstyr. Disse komponenter understøtter funktioner såsom belastningsstyring, udstyrsovervågning, lysstyring og produktionslinjedrift.

Denne udvikling skaber praktiske udfordringer for elsystemdesignere. Udstyret skal passe inden for tilgængelige installationsområder, samtidig med at der er tilstrækkelig plads til kabelføring, varmeafledning, inspektion og servicering. I faciliteter med flere elektriske kontrolpunkter kan placeringen af ​​hvert kabinet påvirke kabellængder, installationskompleksitet og adgang under vedligeholdelse.

Valget af kabinet er derfor en del af det bredere distributionsdesign. Vægmonterede formater kan rumme udvalgte lokale styrings- og distributionsarrangementer, hvor der er vægplads til rådighed, og udstyret ikke kræver et stort gulvstående skab. Deres egnethed afhænger af den elektriske samling, komponentdimensioner, installationsmiljø og gældende sikkerhedskrav.

Vægmonteret design og pladsudnyttelse

Gulvplads er en værdifuld ressource i fabrikker, kommercielle bygninger, bryggers og udstyrsområder. Store distributionsskabe er stadig nødvendige til mange anvendelser, især hvor høj kredsløbstæthed eller betydeligt elektrisk udstyr kræver større intern volumen. Mindre kontrolenheder kan dog installeres tættere på det udstyr, de betjener.

Et vægmonteret kabinet kan holde udvalgte elektriske komponenter væk fra gulvet og etablere et defineret installationspunkt. I et produktionsanlæg kan dette arrangement være egnet til lokale maskinstyringer eller hjælpedistributionsudstyr. I en erhvervsbygning kan den rumme visse lysstyringer, servicekredsløb eller bygningsautomatiseringskomponenter.

Pladsbesparelser alene afgør ikke det bedste monteringsarrangement. Vægstyrke, monteringsbeslag, udstyrsvægt, kabelindgangsplaceringer, frigang til døråbninger og adgang for kvalificeret personale påvirker alt sammen installationsplanlægningen. Indhegningen skal også placeres, så den ikke hindrer gangbroer, nødruter eller andre bygningstjenester.

Indkapslingsstruktur understøtter elektrisk organisation

En veltilrettelagt elinstallation kræver mere end tilstrækkelig plads til at passe dens komponenter. Afbrydere, klemrækker, relæer, strømforsyninger og kontrolenheder har brug for et organiseret internt layout, der understøtter sikker ledningsføring og effektiv inspektion. Dårlig komponentplacering kan gøre forbindelser svære at spore og øge den tid, der kræves til fejlfinding.

En enkeltdørskonfiguration giver én primær adgangsåbning til skabets indre. Dette arrangement kan forenkle adgangen til interne komponenter i kompakte installationer, især hvor udstyrslayoutet er relativt ligetil. Hængselposition, dørsving, låsearrangementer, monteringspladedimensioner og brugbar indvendig dybde har alle indflydelse på, hvor effektivt den tilgængelige plads kan bruges.

DeEnkeltdørs vægmonteret elektrisk kabinetkan fungere som fysisk hus for udvalgte elektriske samlinger, men dens interne kapacitet skal svare til det udstyr, der installeres. Designere skal tage højde for kabelbøjningsradius, ledningskanaler, terminaladgang, lederadskillelse, jordforbindelser og plads til fremtidig vedligeholdelse. Et kompakt ydre bør ikke resultere i et overfyldt interiør.

Elektrisk sikkerhed afhænger af den komplette installation

Elektrisk sikkerhed bestemmes af koordineringen af ​​komponenter, beskyttelsesanordninger, kabinetkonstruktion, installationsmetoder og driftsprocedurer. Et kabinet hjælper med at adskille elektrisk udstyr fra det omgivende miljø og kan reducere eksponeringen for utilsigtet kontakt, når det er designet og installeret korrekt. Indkapslingen i sig selv giver dog ikke fuldstændig beskyttelse mod enhver elektrisk eller miljømæssig fare.

Beskyttelse mod indtrængning af støv og vand er særligt relevant, hvor elektrisk udstyr fungerer i værksteder, fabrikker, servicegange eller udendørs steder. Den nødvendige indtrængningsbeskyttelse afhænger af installationsforholdene og eksponeringsniveauet. Dørtætninger, kabelforskruninger, indgangsåbninger, fastgørelseselementer og monteringsudførelse kan påvirke den beskyttelse, der opnås ved den afsluttede installation.

Jord- og bindingsarrangementer skal også være passende i forhold til kabinetkonstruktionen og gældende elektriske krav. Metalindkapslinger kan kræve beskyttende limning for at opretholde elektrisk kontinuitet, mens andre byggematerialer har andre designovervejelser. Overstrømsbeskyttelse, lederstørrelse, isolering, arbejdsafstande og sikker isolering forbliver væsentlige dele af det samlede system.

Termisk styring i kompakte distributionsaggregater

Efterhånden som elektriske systemer bliver mere kompakte, bliver varmestyring en stadig vigtigere designovervejelse. Kredsløbsbeskyttelsesanordninger, koblingskomponenter, transformere, strømforsyninger og andet udstyr kan generere varme under drift. Når flere enheder fungerer inden for et begrænset rumfang, kan den akkumulerede varme øge de indre temperaturer.

For høj temperatur kan påvirke komponenternes ydeevne, levetid og stabiliteten af ​​følsomt elektronisk udstyr. Termisk planlægning bør derfor overveje den forventede elektriske belastning, komponenttab, omgivende temperatur, kabinetdimensioner, monteringsposition og tilgængelige varmeafledningsveje.

Ventilationsåbninger kan hjælpe med at håndtere varme i passende miljøer, men de kan også påvirke beskyttelsen mod støv og fugt. Hvor miljøbeskyttelse skal opretholdes, kan alternative varmestyringsmetoder være nødvendige. Det passende design afhænger af de installerede komponenter og driftsbetingelser snarere end af kabinetsformat alene.

Vedligeholdelsesadgang og langsigtet driftseffektivitet

Vedligeholdelseskrav påvirker ofte valget af kabinet lige så meget som de oprindelige installationsomkostninger eller fodaftryk. Elektriske teknikere skal identificere kredsløb, inspicere forbindelser, udskifte komponenter og undersøge fejl uden unødig forhindring. Et tilgængeligt kabinetlayout kan understøtte disse opgaver og reducere den tid, der bruges på at lokalisere individuelle enheder.

Tydelige etiketter, opdaterede kredsløbsplaner, ledningsdiagrammer og ensartet terminalidentifikation er vigtige på tværs af installationer af enhver størrelse. Denne praksis bliver særlig værdifuld i faciliteter, hvor elektriske systemer vedligeholdes af forskellige teams eller modificeres over flere år. Organiseret intern ledningsføring hjælper også teknikere med at forstå forholdet mellem indgående forsyninger, beskyttelsesanordninger, kontrolkredsløb og tilsluttet udstyr.

DeEnkeltdørs vægmonteret elektrisk kabinetkan understøtte rutinemæssig adgang, hvor dens position og indvendige arrangement tillader døren at åbne helt og det installerede udstyr kan nås sikkert. Vedligeholdelsesplanlægning bør omfatte tilstrækkelig arbejdsafstand, passende isolationsprocedurer og et layout, der tillader inspektion uden at forstyrre urelaterede ledninger.

Standarder og verifikation i lavspændingsdistribution

Lavspændingsfordelingsenheder er underlagt tekniske og sikkerhedsmæssige krav, der varierer med deres påtænkte anvendelse, konfiguration og installationssted. IEC 61439-serien omhandler lavspændingskoblings- og kontrolenheder, herunder krav vedrørende konstruktion, tekniske egenskaber og verifikation. IEC 61439-1 giver generelle regler, mens andre dele omhandler specifikke samlingstyper og applikationer.

Et tomt kabinet og en færdiggjort elektrisk samling er ikke ækvivalente set fra et overensstemmelsesperspektiv. Overensstemmelse afhænger af den relevante produktkategori, de installerede komponenter, samlingsdesignet og de gældende verifikationsprocedurer. Et hus bør ikke antages at etablere overensstemmelse for det komplette distributionssystem, blot fordi det rummer elektrisk udstyr.

Designdokumentation, komponentklassificeringer, overvejelser om temperaturstigning, beskyttelsesforanstaltninger og installationsinstruktioner bidrager alle til en korrekt konstrueret samling. Lokale elektriske koder og projektspecifikationer kan indføre yderligere krav, især i industrianlæg, offentlige bygninger og specialiseret infrastruktur.

Vægmonterede kabinetters fortsatte rolle

Moderne strømdistribution kombinerer centraliseret forsyningsudstyr med mindre enheder placeret i nærheden af ​​de belastninger og systemer, de betjener. Dette arrangement kan forbedre tilrettelæggelsen af ​​lokale kontroller og understøttende kredsløb, forudsat at hver installation er designet i forhold til dens elektriske krav og driftsmiljø.

DeEnkeltdørs vægmonteret elektrisk kabinetforbliver relevant, hvor et kompakt, tilgængeligt hus er passende til det påtænkte udstyr. Dens rolle er praktisk snarere end teknologisk: den giver en fysisk struktur til at organisere og beskytte udvalgte elektriske komponenter inden for en større distributionsarkitektur.

Efterhånden som den elektriske infrastruktur fortsætter med at udvikle sig, vil valg af kabinet forblive forbundet med flere grundlæggende tekniske prioriteter: effektiv udnyttelse af rummet, sikker adgang, passende miljøbeskyttelse, termisk ydeevne, klar ledningsorganisering og vedligeholdelse. Disse faktorer er med til at bestemme, om et kapslingsformat passer til en bestemt installation, og hvor effektivt det færdige elektriske system kan betjenes over dets levetid.
