Lille komplet sæt strømfordelingsbokse

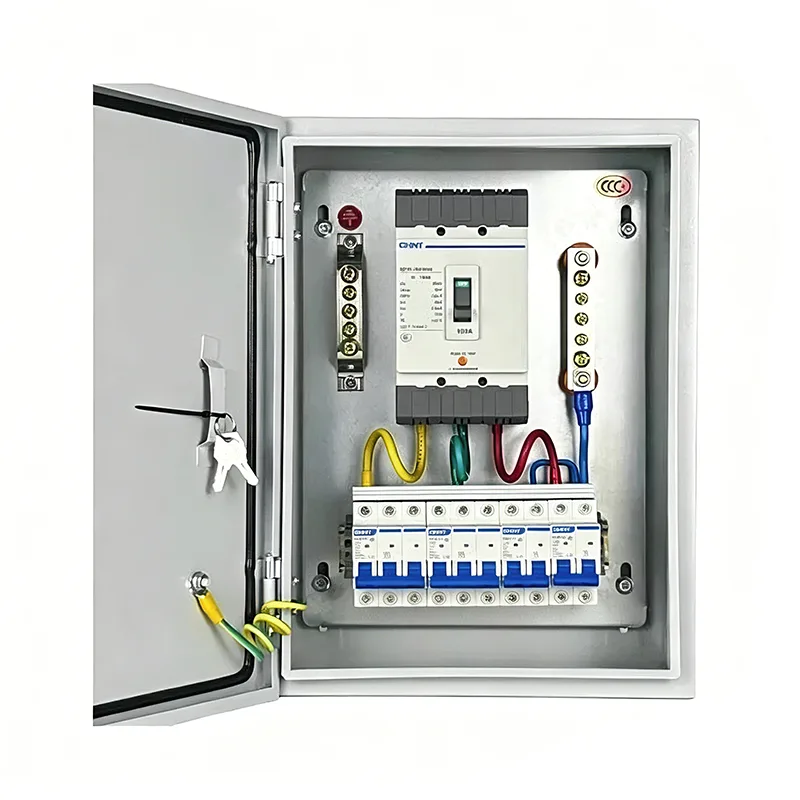

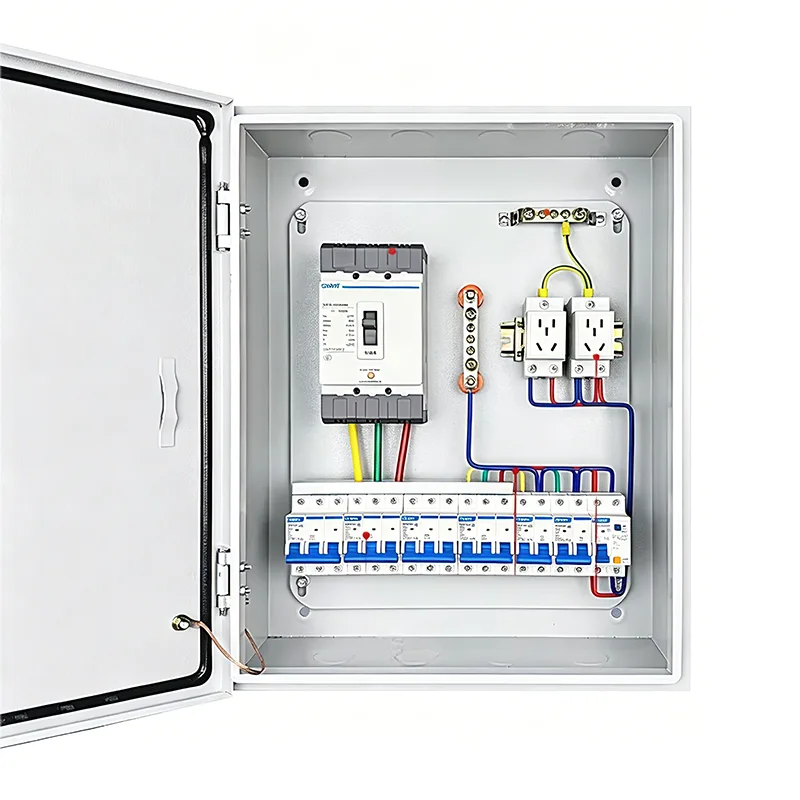

Lille komplet sæt af strømfordelingsbokse integrerer forskellige elektriske komponenter i henhold til et specifikt kredsløbsskema, installeret i et lille metalskab. Selvom det er lille, er det en komplet strømsystemenhed. Shangming er leverandør af dette produkt, og vi leverer også forskellige andre former for distributionsskabe og kasser.

Produktsammensætning

Shangmings lille komplette sæt af strømfordelingsbokse har avanceret design og pålidelig kvalitet. Komponentmæssigt er denne serie ikke blot en samling af flere distributionsbokse, men snarere en modulær enhedssamling videnskabeligt konfigureret baseret på elektrisk systemlogik, funktionel opdeling og installationskoordinering.

1. Box Support System

Denne del er ansvarlig for den fysiske beskyttelse af boksen.

Skal: Typisk lavet af koldvalset stålplade eller rustfrit stål.

Monteringsskinner: Standard metalskinner anbragt vandret inde i kassen til hurtig montering af afbrydere og andre komponenter.

Panel: Udstyret med en dør; en brugerdefinerbar visningsvinduesdør er tilgængelig, som kun afslører strømafbryderens betjeningshåndtag for at forhindre utilsigtet kontakt med strømførende dele.

2. Primært distributionssystem

Det primære distributionssystem håndterer strømfordelingen, giver kontrol og beskyttelse.

Hovedstrømafbryder: Hovedafbryderen til hele boksen, der bruges til nødstrømafbrydelser eller vedligeholdelse.

Miniature Circuit Breaker: Giver overbelastnings- og kortslutningsbeskyttelse for hvert grenkredsløb.

Residual Current Device (RCD): Overvåger strømlækage og afbryder øjeblikkeligt strømmen i tilfælde af risiko for elektrisk stød.

Overspændingsbeskytter: Absorberer øjeblikkelig højspænding genereret af lynnedslag eller udsving i strømnettet og beskytter nedstrøms præcisions elektriske apparater.

3. Hjælpe- og overvågningssystem

Indikatorlys: Rød for drift, grøn for stop, gul for fejl, viser den aktuelle strømstatus.

Måleinstrument: Lille DIN-skinnemonteret energimåler til overvågning af spænding, strøm eller strømforbrug.

Klemrække: Til pæn tilslutning af eksterne belastningskabler, hvilket letter fremtidig vedligeholdelse.

4. Elektriske forbindelser og tilbehør

Samleskinne: Kam- eller gaffelformede kobberskinne, erstatter rodede jumpere, gør forbindelser mellem afbrydere mere kompakte og reducerer varmeudvikling.

Jordforbindelse og neutral samleskinne: Bruger dedikerede kobberlister til centralt at forbinde nul- og jordledningerne i alle kredsløb.

Internt ledningsnet: Brandhæmmende ledninger, der opfylder de aktuelle krav, ført gennem kabelbakker med tydelige ledningsnummermarkeringer.

Hvordan vælger man den rigtige komplette distributionsboks?

Før du starter et projekt, er det afgørende at identificere den komplette distributionsbokskonfiguration korrekt. Upassende valg kan føre til funktionel redundans, spildte omkostninger, installationsbesvær eller begrænset fremtidig udvidelse.

Trin 1: Definer applikationsscenarier og belastningskarakteristika

Bekræft venligst følgende spørgsmål:

1. Hvor vil det blive brugt?

Indendørs tørreværksted → IP40 er tilstrækkeligt

Udendørs/pumperum/ved havet → Kræver IP54/IP65, rustfrit stålmateriale

2. Hvilket udstyr vil det drive?

Belysning/stikkontakter: 1-faset, svag strøm (≤32A)

Motorer/svejsemaskiner: Trefaset, høj strøm (≥32A), kræver termiske relæer/forurenere

Smartenheder: Kræver 24V DC, kommunikationsinterface

3. Er automatiseret kontrol påkrævet?

Manuel start/stop → Basic Power Box

Automatisk logik/fjernovervågning → Kræver PLC/HMI-boks

Trin 2: Beregn elektriske parametre og bestem kapacitet

1. Samlet belastningsvurdering

Angiv effekt (kW) og driftsspænding for alt elektrisk udstyr. Hvis du har problemer, kan Shangmings tekniske team hjælpe dig med at bekræfte.

Beregn den samlede strøm under hensyntagen til en samtidighedsfaktor Kx = 0,7–0,9;

Eksempel:

3 x 5,5 kW motorer (380V) → Enkeltmotorstrøm ≈ 11A, totalstrøm ≈ 3 × 11 × 0,8 = 26,4A;

Belysning 5kW (220V) → Strøm ≈ 23A;

Hovedindgående linje anbefales ≥63A.

2. Branch Circuit Planning

Hver type belastning bør have et uafhængigt kredsløb for at undgå interferens. Enkeltkredsstrøm ≤ 80 % af afbryderens mærkeværdi.

Vigtigt udstyr anbefales at have et separat kredsløb + UPS.

Trin 3: Bestem antallet og kombinationen af ​​kabinetter

Simpelt scenarie: 1 integreret kabinet

Mellemkomplekst scenarie: 2–3 indhegninger

Høj kompleksitet og høje sikkerhedskrav: 3-6 kabinetter

Trin 4: Vælg beskyttelsesniveau og materiale

Shangmings produkter tilbyder beskyttelsesniveauer fra IP30 til IP66, og materialerne omfatter koldvalset stål og rustfrit stål.

Hvis du har sikkerheds- og intelligenskrav og har brug for at forbedre bekvemmeligheden ved fremtidig vedligeholdelse baseret på den specifikke installationsplacering, bedes du kontakte os. Shangming vil gennemgå gennemførligheden og give et tilbud og prøver inden for 1-2 arbejdsdage baseret på tegningerne og tekniske krav.

FAQ

Q: Hvorfor vælge et lille komplet sæt strømfordelingsbokse i stedet for et enkelt stort kabinet?

A: Små, komplette distributionsbokse kan fleksibelt kombineres med forskellige funktionelle kabinetter efter de faktiske behov. Nogle kabler og komponenter er præintegreret på fabrikken, hvilket gør installationen på stedet enklere og hurtigere og velegnet til trange eller uregelmæssige rum. Under vedligeholdelse er den funktionelle zoneinddeling klart defineret, hvilket letter fejlfinding og reparation.

Q: Hvordan udfører man daglig vedligeholdelse og inspektion?

A: Kontroller driftsstatus for alle afbrydere og kontaktorer kvartalsvis for at sikre, at der ikke er nogen overophedning eller løsning.

Rens regelmæssigt støv, der er ophobet inde i kabinettet, især køleventilatoren og filtrene. Tjek dørkarmens tætninger for ældning og revner, og udskift dem om nødvendigt.

Registrer inspektionsresultaterne og korrigerende handlinger efter hver vedligeholdelse for sporbarhed.
