ES femfolds profil strømfordelingsskab

Shangming, fra Yueqing, Wenzhou, Kina, er en professionel producent af ES femfoldede profilstrømfordelingsskabe. Vi vælger højstyrke koldvalsede stålplader og bearbejder dem til dette produkt gennem fem kontinuerlige bukkeprocesser. Dørpanelet er højt fra jorden, hvilket gør installation og vedligeholdelse bekvem. Vi tilbyder også forskellige specifikationer og størrelser, som du kan vælge imellem, og byder velkommen til brugerdefinerede designs baseret på dine tegninger.

Send forespørgsel

Produkt beskrivelse

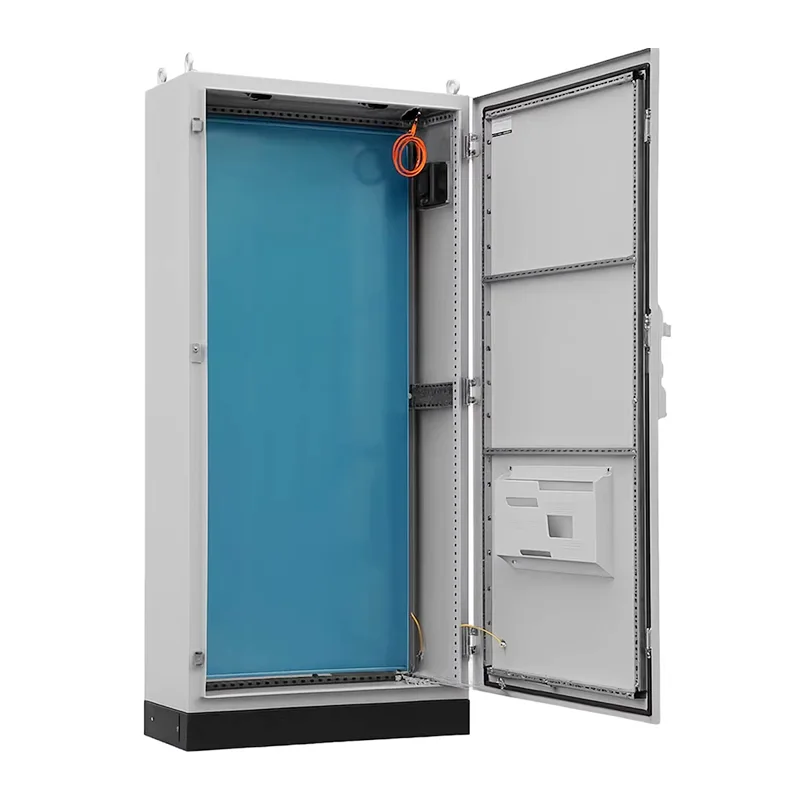

ES Five-Fold Profile Power Distribution Cabinet er et pålideligt produkt med høj styrke og IP55-beskyttelsesklassificering. De tætpakkede 25 mm modulære huller på rammen sikrer installationsfleksibilitet og alsidighed. Dette produkt leveres af den kinesiske producent Shangming. Vi understøtter ikke-standard tilpasning og kan tilbyde komplette løsninger og konkurrencedygtige priser.

Kernestrukturelle funktioner

ES Five-Fold Profile Power Distribution Cabinets hovedlastbærende ramme gennemgår fem præcise bøjninger, der danner et fem-fold profilskelet. Dette multi-bøjningsdesign forbedrer ikke kun stålpladens belastningsbærende kapacitet i længderetningen, men skaber også en naturlig vandstop-rillestruktur, der effektivt forhindrer væskeudsivning.

Top-, bund- og sidepaneler af kabinettet er typisk svejset som en enkelt enhed, hvilket resulterer i større stabilitet og vridningsmodstand sammenlignet med boltet samling. Profilerne har standard 25 mm afstandshuller til standardiseret installation af interne elektriske komponenter.

Denne struktur gør ES femdobbelt kabinet velegnet til højkapacitets, multi-kredsløbs strømfordelingsbehov, hvilket giver rigelig intern plads og muliggør mere effektiv ledningsføring og vedligeholdelse.

Produkt funktioner

Shangmings ES femdobbelte distributionsskabe fås i standard- og tilpassede modeller. Til dit projekt giver de ikke kun strøm, men tilbyder også et solidt grundlag for et sikkert, effektivt og udviklende elektrisk system.

1. Strukturel støtte og bæreevne

Den femdobbelte profil er ikke kun den ydre skal, men også eksoskelettet af hele kabinettet. Den femdobbelte bukkeproces forbedrer profilens langsgående trykstyrke, sikrer stabilitet selv efter installation af tungt udstyr og forhindrer vridning eller bundfældning.

Profilens indre er fyldt med standardhuller. Kombineret med bjælker og en bundplade kan komponenter frit placeres i det indre rum, hvilket forbedrer udnyttelsen.

2. Miljøbeskyttelse

Sammenlignet med almindelige fordelerbokse giver ES-skabet bedre tætning. På grund af den specielle foldede kantstruktur, der dannes ved skabsåbningen af den femdobbelte profil, strømmer vand langs foldene til ydersiden af skabet i stedet for at sive ind i tætningslisten.

Skabet, kombineret med højkvalitets CNC-påførte tætningslister, isolerer effektivt ekstremt fint ledende støv og ætsende fugt, hvilket beskytter isoleringsevnen af interne elektroniske komponenter.

3. Integreret termisk styring og varmeafledning

Dette produkt er et styreskab, anbefalet af Shangming til projekter, der prioriterer at beskytte komponenter mod udbrændthed.

Den femdobbelte ramme og sidepaneler understøtter installationen af kraftige industrielle klimaanlæg eller varmevekslere uden at forårsage tætningsfejl på grund af vibrationer. Skabets indvendige struktur fremmer luftcirkulation, hvilket forhindrer varmeø-effekter i toppen af skabet eller i områder med tætte komponenter.

4. Sikkerhedsbeskyttelse og menneske-maskine grænseflade

Vi har professionelle jordingsbolte mellem skabsdøren, sidepanelerne og skabshuset, forbundet med en gul-grøn dobbeltfarvet ledning. Hele metalhuset giver pålidelig beskyttelse mod elektrisk stød.

Vi tilbyder tilpasningsmuligheder; du kan vælge et dørpanel med et gennemsigtigt vindue, kombineret med en trepunkts aflåsningslås, som letter inspektionen og fysisk forhindrer uvedkommende i at åbne skabet.

Tekniske parametre

Materiale	SUS304 (andre materialemodeller er valgfri)
Overfladebehandling	Trådtegning, installationsversionen er galvaniseret
Beskyttelsesniveau	IP55 (pressGB4205-1993)
Standard konfiguration	Fordør, bagpanel, installationspanel, sidepanelskab, dør lås, tætningsliste
Stålpladetykkelse	Ramme: Femfoldsprofil 1,5 mm Dørpanel: 2,0 mm Bagpanel: 1,5 mm Installationsplade: 2,5 mm

Størrelses- og specifikationstabel

Specifikationer og dimensioner			Bredde								Højde								Dybde						Installation bestyrelse
Bredde	Højde	Dybde	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896

Produktapplikationsscenarier

Vi anbefaler dette produkt til projekter med udfordrende miljøer, der kræver uafhængig drift af enkelte enheder og kræver høj strukturel stivhed. Du kan til enhver tid kontakte os med dine krav for at diskutere og bestemme den specifikke valgløsning.

Automatiseret kontrol af uafhængigt mekanisk udstyr

På grund af dens integrerede svejsede struktur er ES femdobbelte strømfordelingsskab ideel til styring af stort udstyr i en enkelt enhed.

Typiske tilfælde: Emballeringsmaskiner, sprøjtestøbemaskiner, CNC-værktøjsmaskiner, styreskabe til laserskæremaskiner.

Hvorfor vælge det: Stort, uafhængigt udstyr, der fungerer som en enkelt enhed, kræver ikke parallel kabinetdrift. ES-skabets forseglede beskyttelse forhindrer olietåge og metalstøv i at sive ind i præcisionscontrolleren.

Pumpestationer og vandbehandling

ES femfoldede strømfordelingsskab giver større fordele i fugtige eller stænkudsatte omgivelser.

Typiske tilfælde: Udendørs vandpumpekontrolbokse, beluftningskontrolsystemer i spildevandsbehandlingsanlæg, sekundære strømforsyningspumperum.

Hvorfor vælge det: Den mekaniske vandtætningsstruktur, der er dannet af den femdobbelte profil, kombineret med klæbende tætningsstrimler, modstår effektivt regn og fugt. Selv i langsigtede miljøer med høj luftfugtighed sikrer dens integrerede svejsede struktur, at interne komponenter forbliver tørre.

Fødevare- og medicinalindustrien

Vi anbefaler vores strømfordelingsskabe til værksteder, der kræver hyppig skylning eller ekstremt høje renhedsstandarder. Vi bruger sikre materialer af høj kvalitet og fremstiller strengt efter de krævede standarder.

Typiske tilfælde: Kontrolskabe til drikkevareaftapningslinje, strømskabe til farmaceutiske emballagelinjer.

Hvorfor vælge det: Konstrueret af rustfrit stål, ES kabinettet har glatte, afrundede kanter og minimale svejsninger, hvilket gør det mindre udsat for bakterie- eller støvophobning. Dens overflade er også modstandsdygtig over for kemiske desinfektionsspray og højtryksvandstrålerensning.

Minedrift, cement og højvibrationsmiljøer

Vores produkter kan også bruges på tunge industrianlæg, der involverer knusning, sigtning eller langdistancetransport. Shangmings fabrik har en 7-trins kvalitetsinspektionsproces, der sikrer tilstrækkelig produktstyrke.

Typiske tilfælde: Styreenheder til minedriftstransportbånd, kontrolpaneler til foder til cementfabrikker, styreskabe til mobile generatorsæt.

Hvorfor vælge det: Den svejsede struktur i ét stykke giver fremragende drejningsmomentmodstand. Under kraftige vibrationer eller hejsninger beskytter fem-bøjningsrammen de dyre interne frekvensomformere og PLC-moduler mod dårlig kontakt eller fysisk skade på grund af kabinetdeformation.
