XL-21 Lavspændingsstrømfordelingsskab

XL-21 Low Voltage Power Distribution Cabinet leveres af Shangming, en kinesisk producent. Vi har komplette produktionskapaciteter med en månedlig produktionskapacitet på over 3.000 enheder. Vi understøtter brugerdefinerede tegninger, indkøb af komponenter og fabrikstest. Du er til enhver tid velkommen til at kontakte os for at begynde at udvikle en løsning.

Produktstruktur

XL-21 lavspændingsstrømfordelingskabinettet har et fuldt lukket, fast og vertikalt opdelt strukturelt design, der prioriterer enkelhed, pålidelighed og nem vedligeholdelse.

1. Skab udvendig

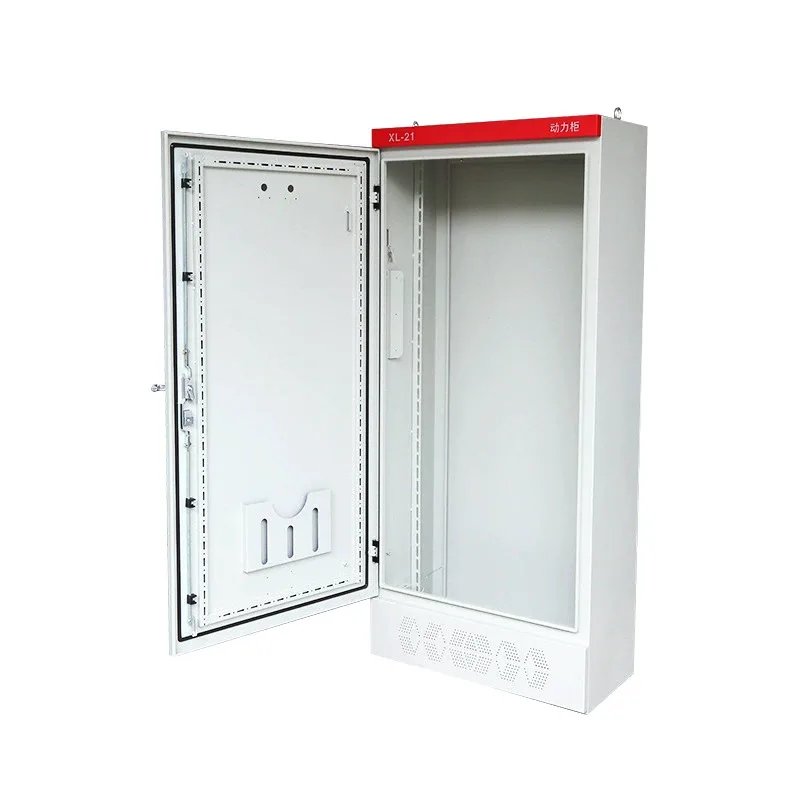

XL-21 kabinettet er konstrueret af koldvalset stålplade, bøjet og svejset, hvilket giver tilstrækkelig stivhed til at understøtte tunge afbrydere og samleskinner. Beskyttelsesdøren er en enkeltåbningsdesign med en åbningsvinkel på mere end 110°. Polyurethan tætningslister er monteret rundt om dørens kanter for at forbedre den støvtætte ydeevne.

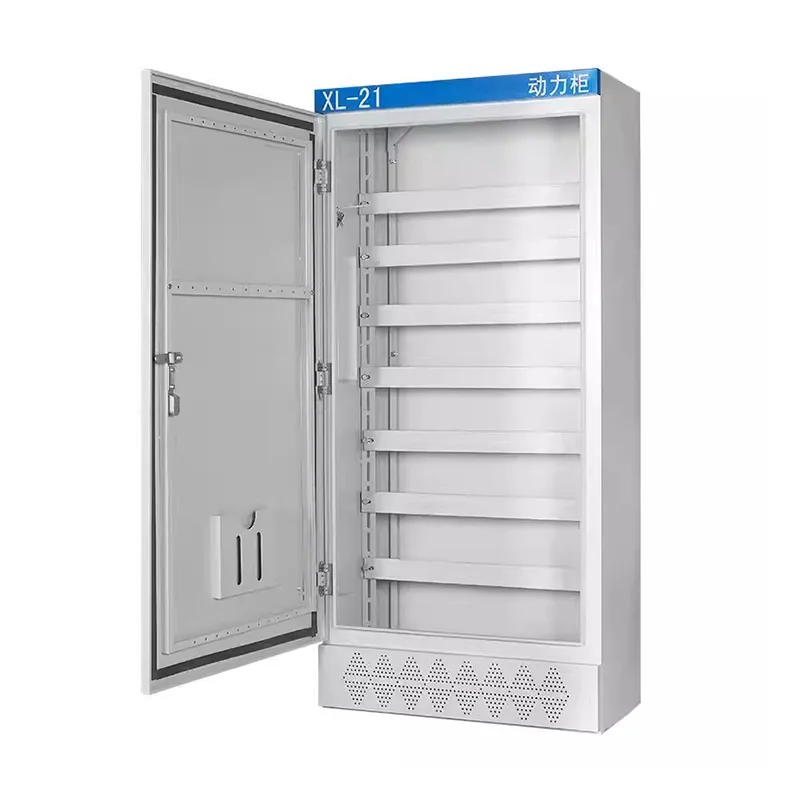

De indvendige sider har lodrette profiler med perforeringer, hvilket letter justering af bjælker og monteringsplader i henhold til komponentdimensioner.

2. Internt layout

Selvom XL-21 er et enkelt integreret rum, er det opdelt i flere funktionelle områder:

Topskinneområde: Den indgående hovedskinne er placeret i toppen af ​​skabet, sikret med isolatorer og understøtter vandret eller lodret forlængelse af kobberskinnerne.

Centralt komponentområde: Dette er kerneområdet, der bruges til at installere afbryderkontakter, afbrydere, kontaktorer, termiske relæer osv.

Nederste ledningsføringsområde: Der er rigelig plads i bunden til kabelindføring, og dedikerede neutral- og jordskinne er inkluderet.

3. Bund og kabel ind/ud design

Bunden af ​​fordelerskabet har et stort, aftageligt panel, der kan tilpasses med åbninger baseret på antallet af kabler og kan bruges med kabelkapper.

En 50-100 mm høj kanalstålbase kan monteres for at øge skabets højde fra jorden, hvilket giver fugtbeskyttelse og letter håndtering af gaffeltruck.

Produktfordele

1. Bred anvendelse

XL-21 Low Voltage Power Distribution Cabinet har en klassisk lavspændings-strømfordelingsskabsstruktur. Dens modne teknologi og høje standardisering har gjort den meget brugt i fabrikker, byggeprojekter og kommunale projekter, med dens pålidelighed bevist over en lang periode.

2. Velegnet til strømbelastningsfordeling

Som en professionel producent designer Shangming strømforsyningssystemer til motorer, pumper, ventilatorer og andet strømudstyr. Produkterne har fremragende strømbærende kapacitet, kan fungere kontinuerligt og opfylder kravene til højbelastningsapplikationer.

3. Robust og holdbar

Flere materialer er tilgængelige, herunder kulstofstål, galvaniseret stål og rustfrit stål. Uanset hvilket materiale der anvendes, sikrer skabets strukturelle design tilstrækkelig styrke og slagfasthed, hvilket gør det velegnet til langtidsbrug i industrielle miljøer.

4. Praktisk vedligeholdelse

De indvendige elektriske komponenter i elskabet er arrangeret systematisk med klare kredsløb. Den har en enkelt højre dør, med knivkontaktens betjeningshåndtag placeret i den øverste højre søjle foran på kabinettet. Måleinstrumenter og signalstrømforsyninger er monteret på døren, hvilket giver fuldstændig eksponering, når døren er åben for nem inspektion og vedligeholdelse.

5. Stærk kompatibilitet

Vores XL-21 lavspændingsfordelingsskab kan konfigureres fleksibelt med almindelige elektriske komponenter såsom afbrydere, kontaktorer og termiske relæer, tilpasset til forskellige kontrol- og beskyttelsesordninger for at imødekomme behovene i forskellige projekter.

6. Omkostningsfordel

Sammenlignet med komplekse strukturer som skuffeskabe har XL-21 fordelerskabet en enkel struktur og kontrollerbare fremstillingsomkostninger, hvilket gør det ideelt til projekter med høje krav til omkostningseffektivitet og stabilitet.

Hvad er installationsmiljøkravene til XL-21 distributionsskab?

Dette XL-21 lavspændingsstrømfordelingsskab bruges hovedsageligt i trefasede tre-leder og trefasede fire-leder strømsystemer med en AC-frekvens på 50Hz og en spænding under 500V til strøm- og lysfordeling. Før du starter dit projekt eller den faktiske installation, kan du bestemme installationsmiljøet. Som producent tilbyder vi følgende forslag:

1. Omgivelsestemperatur

Normal driftstemperatur: -5℃ til +40℃;

Gennemsnitstemperatur over 24 timer: ikke over +35 ℃;

Opbevarings- og transporttemperatur: -25 ℃ til +55 ℃ (kortvarig);

Bemærk: Hvis det installeres i et miljø med høje temperaturer, kræves forbedret ventilation eller derating design.

2. Højde

Installationshøjden skal være mindre end eller lig med 2000 meter.

Over 2000 meter kræves derating i henhold til standarder.

3. Relativ luftfugtighed

Ved en omgivelsestemperatur ved installation på +40 ℃ skal den relative luftfugtighed være ≤ 50 %.

Højere luftfugtighed er tilladt ved lavere temperaturer.

4. Installationssted

XL-21 strømskab er kun til indendørs installation.

Det er forbudt at installere i: uskyggede udendørs områder, farlige steder med eksplosive gasser eller støv, stærkt korrosive miljøer eller områder med stærkt støv eller ledende støv.

5. Mekaniske og vibrationsforhold

Installationsmiljøet skal være fri for kraftige vibrationer eller stød. Vibrationsfrekvens ≤ 10 Hz, acceleration ≤ 0,5 g. Installationsfundamentet skal være stabilt og undgå at dele den samme platform med store motorer eller stemplingsudstyr.

Efter installationen skal skabet holdes stort set lodret med en lodret hældning ≤ 5°, ellers vil det påvirke levetiden for betjeningsmekanismen.

6. Ventilations- og varmeafledningsrum

Der skal være adgang til vedligeholdelse foran og bagpå skabet. Den forreste betjeningsflade skal være ≥ 0,8 m, 1,0 m anbefales. Hvis der kræves vedligeholdelse på bagsiden, kræves ≥ 0,8 m. Toppen af ​​skabet skal være mindst 0,5 m fra loftet. Når flere skabe er arrangeret side om side, er der ikke behov for mellemrum mellem dem; de kan samles direkte. Der skal dog efterlades ventilationsrum i begge ender af hele rækken.

7. Brandforebyggelse og sikkerhedskrav

Installationsområdet skal være en ikke-brændbar struktur. Brandbare og eksplosive materialer må ikke opbevares inden for 1 meter fra installationsstedet.

Jorden skal være flad og tør. Det anbefales at bygge et betonfundament 100–200 mm over jorden for at forhindre vandindtrængning.

8. Elektromagnetisk miljø

Installationsstedet skal være langt væk fra højeffekts frekvensomformere og højfrekvensudstyr for at forhindre interferens med sekundære styrekredsløb. Hvis der er kraftig elektromagnetisk interferens, anbefales det at bruge skærmede kabler til styreledningerne og føre dem i en separat kabelbakke.
