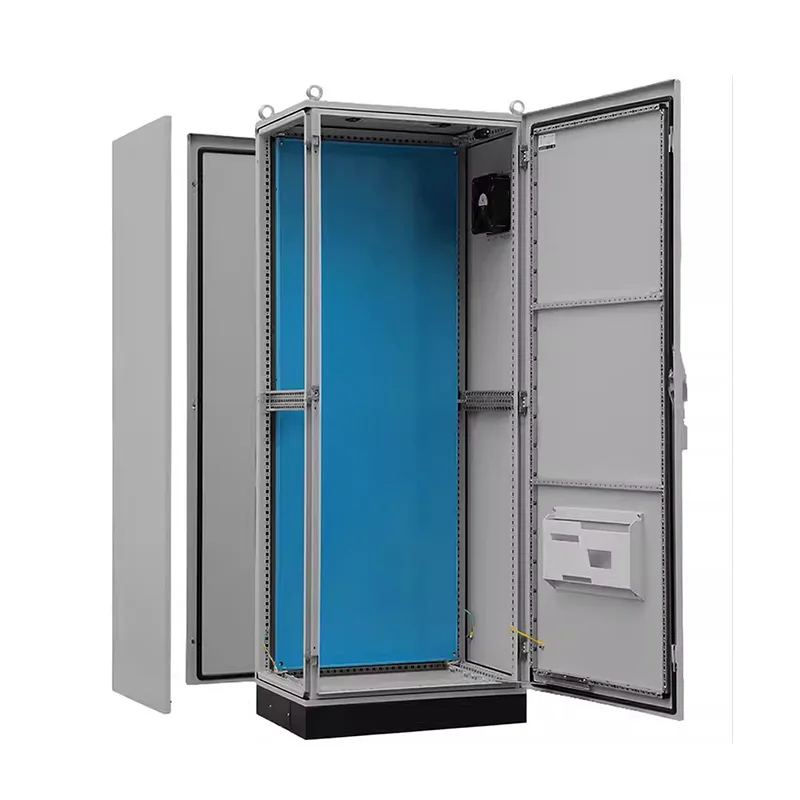

PS ni-fold profil strømfordelingsskab

PS Nine-Fold Profile Power Distribution Cabinet er aftageligt og nemt at tilslutte. Hvis dit projekt kræver et komplekst og stort multi-skabssystem, kan du kontakte Shangming og lade os blive din direkte salgsleverandør. Vi understøtter ikke-standard tilpasning.

Tekniske parametre

Bestillingsspecifikationer

Produktfordele

PS Nine-Fold Profile Power Distribution Cabinet kan prale af høj styrke og høj pålidelighed, og udvidelse kræver ingen kabinetmodifikation. Den har en levetid på mere end 15 år. Derudover byder Shangmings produkter på andre fordele, hvilket gør dem til et passende valg.

I. Strukturelle fordele

PS-skabssøjlen gennemgår ni præcisions-CNC-bøjninger, der danner en multi-forstærket lukket sektion. Dette øger bøjnings- og vridningsstivheden med over 40 % sammenlignet med et femdobbelt bøjningsdesign, hvilket gør det muligt at understøtte kraftige rammeafbrydere, transformatorer af tør type og højeffekts frekvensomformere.

Denne funktion gør vores produkter velegnede til højvibrerende miljøer såsom skibsbygning, minedrift og jernbanetransport, hvilket eliminerer risikoen for revner i svejsetræthed.

Med 3-4 monteringsflader (for-, bag- og indvendige sider), alle forboret med 25 mm internationale standardhuller, understøtter den DIN-skinner, PLC-bagplader og strømmoduler i enhver højde og på enhver overflade, hvilket giver mulighed for fleksibelt layout og tredimensionel, modulær kabling.

II. Funktionelle fordele

Sammenfattende integrerer PS-distributionsskabet strøm-, kontrol- og overvågningsfunktioner, der kombinerer indgående hovedledninger og grenstrømfordeling, motorstyringskredsløb og intelligente enheder, hvilket eliminerer behovet for en separat kontrolboks.

Til fremtidige intelligente udvidelsesmuligheder har vi reserveret tilstrækkelige grænseflader og installationspositioner, der understøtter fjernovervågning og muliggør fremtidig udvidelse og parallelisering efter behov.

Metalskillevægspaneldesignet undertrykker effektivt indvirkningen af ​​interferenskilder såsom frekvensomformere på styresignaler.

III. Effektivitetsfordele

Som en professionel Kina-producent tilbyder Shangming hurtig tilpasning og fleksibel respons. Vi understøtter ordrer fra én enhed; ikke-standardstørrelser, materialer og beskyttelsesniveauer kan konfigureres efter behov. Under løsningsspecifikationen og produktionsprocessen giver vi prøver til din bekræftelse for at undgå omarbejde på stedet

Den 25 mm standardiserede grænseflade er kompatibel med almindelige mærker som Schneider Electric og ABB; kabelindgangs- og udgangshuller er kompatible med internationale standardforskruninger, hvilket sikrer effektiv installation og parallelisering.

Ved faktisk installation bruger PS-skabet alle boltede forbindelser, hvilket eliminerer behovet for svejsning. Montering på stedet er hurtig, flere skabe kan splejses problemfrit, og skinneforbindelsen er bekvem, hvilket forkorter byggeperioden med 30 %.

Hvordan tilpasser man et distributionsskab til dine behov?

Shangming har sin egen fabrik og kan levere PS 90% foldefordelingsskabe i forskellige størrelser. Vi understøtter også ikke-standard tilpasning. Vi vil give dig en omfattende før-salgsanalyse og løsningsspecifikation. Du kan også overveje, om din løsning er egnet til dit projekt ud fra følgende forslag:

Step 1: Define Core Requirements

Anvendelsesscenarier: Til vandpumpestyring? Fotovoltaisk strømkombinator? Produktionslinie? Datacenter? Udendørs pumpestation?

Elektriske parametre: Hvad er systemspændingen (220V/380V/480V)? Hovedindgående strøm? Antal kredsløb? Inkluderer det motorbelastninger?

Kontrolfunktioner: Er der behov for automatisk start/stop, fjernovervågning, BA-kobling eller PLC-styring?

Installationsmiljø: Indendørs/Udendørs? Temperatur/fugtighedsområde? Er der korrosion, støv eller vibrationer?

Beskyttelseskrav: Hvilket beskyttelsesniveau er påkrævet? Er der brug for rustfrit stål?

Certificeringsstandarder: Hvilke standarder skal opfyldes?

Bemærk venligst: At levere eksisterende tegninger, fotos eller lignende projektcasestudier vil forbedre vores kommunikationseffektivitet.

Trin 2: Valg af den rigtige kabinetplatform

Forskellige basisskabstyper imødekommer forskellige behov. Hvis du har brug for integreret strøm og kontrol, anbefaler vi PS 90% sammenfoldelig fordelerskab.

Andre kernebehov? Kontakt os nu!

Trin 3: Løsningsbekræftelse

Shangming giver gratis teknisk support, herunder design af elektriske skemaer, anbefalet rimelig kredsløbsopdeling, 3D-strukturbekræftelse, prøvebekræftelse og faktisk intelligent funktionsintegration til fremtidig brug og udvidelse.

Efter prøvebekræftelse arrangerer vi masseproduktion. Med 5+ automatiserede produktionslinjer når vores månedlige kapacitet op på 3000+ enheder. Tilpassede produkter kan leveres inden for 20-30 dage, og hasteordrer vil blive besvaret inden for 72 timer.

FAQ

Q: Hvad er en ni-fold profil? Hvordan er det bedre end en almindelig profil?

A: En ni-folds profil laves ved præcist at bøje en enkelt stålplade ni gange ind i skabsrammen.

Sammenlignet med fire- eller femdobbelte profiler giver den ni-foldede struktur betydeligt stærkere bøjnings- og vridningsmodstand med et enkelt kabinet, der er i stand til at modstå en statisk belastning på 800 kg-1000 kg. Profilen er dækket af monteringshuller med en afstand på 25 mm fra hinanden, hvilket giver mulighed for installation af forskelligt tilbehør uden boring på stedet.

Q: Kan PS-skabe kombineres i det uendelige? Hvordan garanteres tætning?

A: Ja. PS-skabe kan kombineres horisontalt ved at fjerne sidepaneler og bruge specialiserede kombinationsstik.

For at sikre beskyttelsesgraden skal der anvendes en dedikeret kombineret tætningsliste ved rammesamlingerne, når skabene kombineres for at sikre, at beskyttelsesklassen forbliver på IP55 efter sammenlægningen.

Spørgsmål: Hvorfor er dit PS-skabs beskyttelsesklassificering IP55 i stedet for IP66?

A: Fordi PS-skabet har en modulær samlingsstruktur, er både side- og toppaneler aftagelige, hvilket resulterer i flere sømme.

IP55 er tilstrækkelig til at modstå støv og vandsprøjt fra enhver retning, passende til 95 % af industrielle miljøer.

Hvis dit miljø kræver hyppig højtryksvandsvask, dvs. kræver en IP66-beskyttelsesklassificering, anbefaler vi at vælge det integrerede svejsede ES femdobbelte kabinet.
