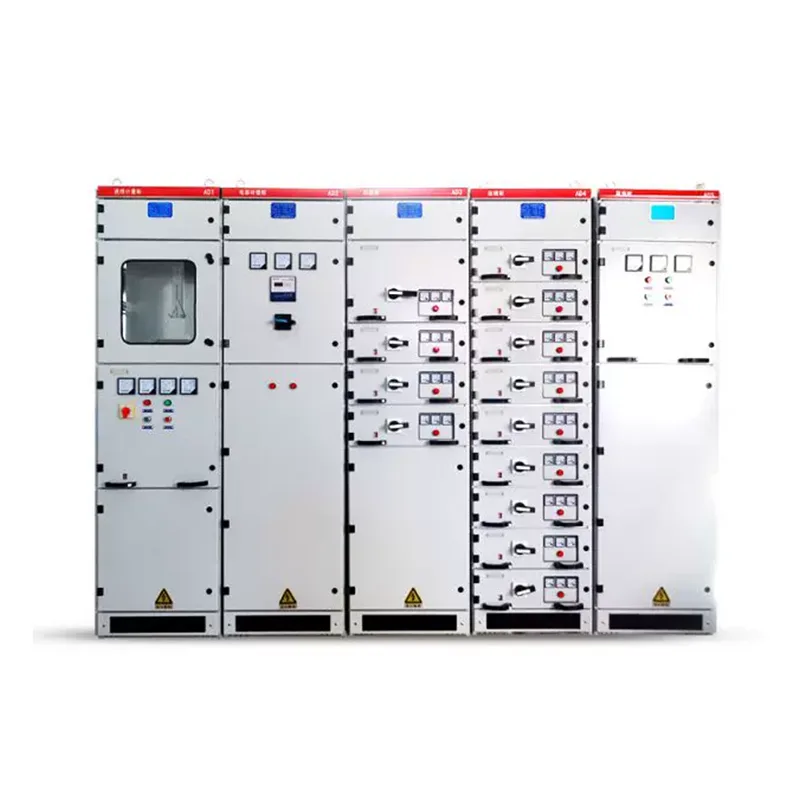

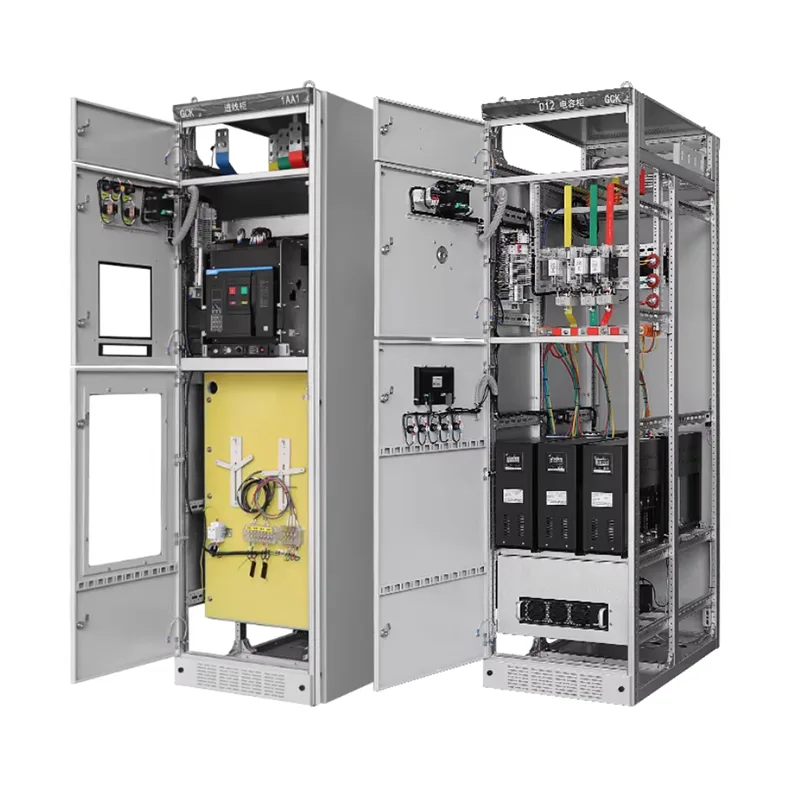

MNS lavspændingsudtrækkeligt koblingsudstyr

Leder du efter en pålidelig leverandør af MNS lavspændingsudtrækbart koblingsudstyr? Shangming fra Kina er et troværdigt valg. Dette koblingsudstyr har isolerede zoner, hvilket forbedrer systemvedligeholdelseseffektiviteten og driftskontinuiteten. Det er blevet eksporteret til over 50 lande og regioner verden over.

Hvad er MNS lavspændingsudtrækkeligt koblingsudstyr?

Oprindeligt udviklet af ABB i Schweiz og licenseret til global fremstilling, MNS lavspændingsudtrækkelige koblingsudstyr er et avanceret strømdistributionssystem. Shangming-fabrikken har moden behandlingsteknologi til dette produkt og understøtter tilpasning.

I modsætning til GGD faste koblingsanlæg er hvert kredsløb i MNS installeret i et uafhængigt udtræksskuffemodul. Hvis et kredsløb svigter, kan operatøren trække skuffen direkte ud til reparation eller udskiftning, mens andre kredsløb i kabinettet fortsætter med at fungere normalt og dermed opnå uafbrudt strømforsyning under vedligeholdelse. Skuffer med samme specifikationer er udskiftelige, hvilket forkorter fejlgendannelsestiden.

Strukturelle egenskaber

MNS lavspændingsudtrækbare koblingsudstyrs ramme er samlet ved hjælp af C-formede profiler med 25 mm modulære huller, hvilket resulterer i en letvægtsstruktur med høj mekanisk styrke og stødmodstand.

Skabets indre er strengt opdelt i tre uafhængige zoner for at forhindre fejludbredelse:

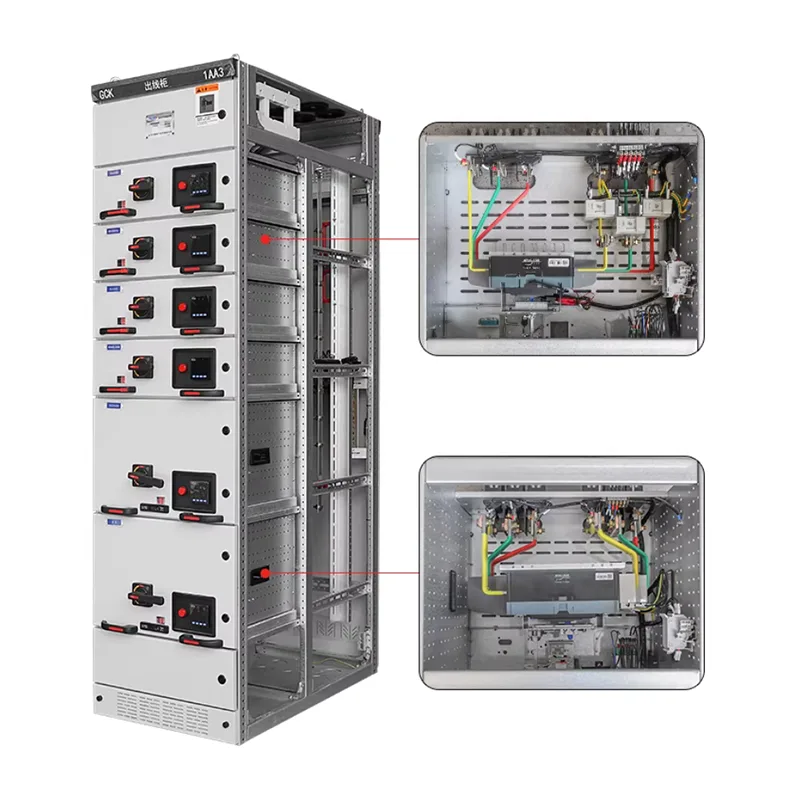

Funktionel enhedsrum: Indeholder skuffemoduler.

Samleskinnerum: Placeret på bagsiden eller toppen af ​​kabinettet, der rummer hoved- og fordelingsskinne.

Kabelrum: Placeret på siden af ​​kabinettet, til eksterne kabelforbindelser.

MNS anvender også multifunktionelle paneler lavet af højstyrke flammehæmmende plast, der effektivt isolerer vandrette og lodrette samleskinner og forhindrer buedannelse mellem rum.

Tekniske parametre

Sikkerhedsdesign

Under brug kræver koblingsudstyr omfattende overvejelser om personlig sikkerhed og udstyrsbeskyttelse. Shangmings produkter gennemgår syv kvalitetsinspektionsprocesser, inden de forlader fabrikken for at sikre, at alle større sikkerhedsdesign er på plads, opfylder internationale og nationale standarder såsom IEC 61439-1 / GB 7251.1, og leverer komplette certificeringsdokumenter og testrapporter.

Fuldstændig isolering: MNS lavspændingsudtrækkelige koblingsudstyr bruger metalplader til fuldstændigt at isolere det funktionelle enhedsrum, samleskinnerummet og kabelrummet. Fejlenergi er begrænset i dette rum, hvilket ikke påvirker tilstødende kredsløb og forhindrer spredning af fejlbuer.

Femdobbelt interlock: Forhindrer elektrisk stød eller beskadigelse af udstyr forårsaget af menneskelige fejl.

Skuffen kan kun trækkes ud fra den tilsluttede position, når afbryderen er åben; den mekaniske låsestang låser skubbemekanismen. → Forhindrer åbning og lukning af hovedkredsløbet under belastning.

Den funktionelle enheds rumdør og skuffeposition er låst sammen; døren kan ikke åbnes, hvis skuffen ikke er trukket helt ud; samleskinnen/kabelrummet kræver specialværktøj for at åbne. →Forhindrer utilsigtet adgang til strømførende rum

Jordingskontakten og hovedafbryderen er mekanisk låst; jordingskontakten kan ikke lukkes, når hovedkredsløbet er strømførende. →Forhindrer tilslutning af jordledninger under strøm

Når jordingskontakten er lukket, kan hovedafbryderen ikke føres frem til tilslutningspositionen. →Forhindrer strømforsyning med tilsluttet jordledning.

Valgfri nøglelåsning eller elektronisk logisk låsning sikrer korrekt betjeningssekvens. →Forhindrer utilsigtet åbning og lukning af afbrydere.

Fejltrykaflastning: MNS-skabet er designet med en dedikeret trykaflastningskanal. I tilfælde af en intern utilsigtet kortslutning udledes højtemperatur- og højtryksgas opad, hvilket beskytter operatørerne foran og opfylder IEC 61641 buefejltestkravene.

Hvilke industrier anbefaler vi MNS lavspændingsudtrækkeligt koblingsudstyr til?

1. Petrokemisk industri

Den petrokemiske industri kræver kontinuerlig produktion og kan ikke tolerere længerevarende strømafbrydelser. Driftsbetingelser involverer adskillige motorkredsløb, store belastningskapaciteter og hyppige starter. Fast koblingsudstyr er for risikabelt og medfører enorme vedligeholdelsesomkostninger.

MNS switchgears skuffe-type enheder giver mulighed for levende vedligeholdelse i et sikkert miljø, giver klar kredsløbsisolering, reducerer virkningen af ​​ulykker og letter udvidelse og opgraderinger.

2. Fremstilling i stor skala

Storskala fremstillingsindustrier såsom stål-, cement- og bilfabrikker opererer kontinuerligt med tætte motorbelastninger og store elektriske systemer.

MNS understøtter MCC-ordninger, standardiserer kredsløb og giver mulighed for hurtig vedligeholdelse og udskiftning. Funktionelle enheder kan gradvist tilføjes, efterhånden som produktionslinjerne udvides. Hvis du planlægger at udvide produktionen i fremtiden og kræver langvarig brug, er MNS koblingsudstyr mere velegnet.

3. Datacentre og store kommercielle komplekser

Disse applikationer har ekstremt høje krav til strømkontinuitet med tæt og kompleks belastningsfordeling, hvilket nødvendiggør intelligent overvågning og zonestyring. Strømafbrydelser kan resultere i betydelige økonomiske tab.

MNS tilbyder klar zoneinddeling, en sikrere strømforsyningsstruktur og muligheden for at integrere intelligente overvågningsmoduler, hvilket sikrer, at vedligeholdelse ikke påvirker det overordnede system.

4. Kommunal Infrastruktur

Herunder undergrundsbaner, lufthavne, hospitaler, rensningsanlæg mv.

Stabilitet i strømforsyningen er livlinen for infrastrukturen, der kræver zoneinddelt kontrol og hurtig genopretning efter vedligeholdelse. MNS giver mulighed for udskiftning af funktionel enhed selv ved mindre strømafbrydelser.

5. El- og energiindustri

Hjælpeanlæg til kraftværker, distributionssystemer for vind- og solenergi og lavspændingssider på transformerstationer. Disse scenarier stiller høje krav til sikkerhedsniveauer og systempålidelighed. MNS's opdelte struktur og skuffe-type enheder opfylder bedre designstandarder.
